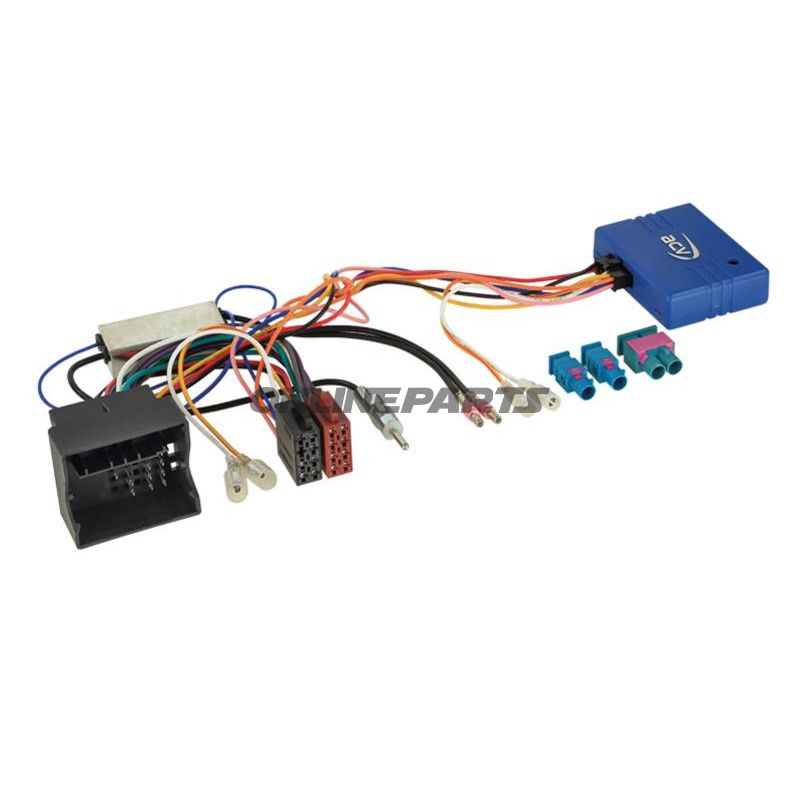

CAN-Bus Adapterkabel VAG Quadlock (40-pin) → ISO + DIN Antenne (für AUDI / VW / SEAT / SKODA)
Produkt: CAN-Bus VAG Quadlock-ISO / Antenne DIN-Adapterkabel von ACV. Artikelnummer (MPN): 194.07.02. GTIN: 4026724217315.
Dieses Kabelset ermöglicht es, das serienmäßige OEM-Radio in CAN-Bus-gesteuerten VAG-Fahrzeugen (Audi, VW, Seat, Skoda) durch ein Aftermarket-Radio zu ersetzen, indem relevante CAN-Bus-Daten in analoge Signale umgewandelt werden, die das Aftermarket-Gerät verarbeiten kann.
- Funktion: Wandelt digitale CAN-Bus-Signale in analoge Ausgänge für Strom, Lautsprecher (ISO-Belegung) und Antenne (DIN) um. Unterstützt auch Phantomversorgung für Fakra-Antenne (Diversity → DIN).
- Signalausgabe: Zündung (Zündungsplus), Beleuchtung, Rückwärtsgang und Speedpulse (Geschwindigkeitssignal) werden als lesbare analoge Signale bereitgestellt.
- Ausgangskapazität: Ausgänge belastbar bis ca. 1 A (max. lesbar).
- Verbindungen: 40-poliger Quadlock (Vierfachstecker) zu ISO-Strom/Lautsprecher-Stecker und DIN-Antennenstecker; Antenne über Fakra → Fakra (Satz) mit Phantom-Mating zu DIN.
Materialien und Aufbau: Das Adapterkabel ist mit standardisierten Kunststoff- und Metallsteckern (Quadlock, ISO, Fakra, DIN) gefertigt, mit geschrumpften oder gegossenen Terminalverbindungen, um elektrischen Kontakt und mechanische Haltbarkeit bei der Montage im Armaturenbrett sicherzustellen. Die Wahl von Fakra- und DIN-Steckern gewährleistet Kompatibilität mit Fabrikant-Antennen und Aftermarket-Antennen, während die Quadlock-Verbindung dem VAG-Fabrikstift mit 40-poligem Anschluss entspricht.
Kompatibilität und Anwendungsbereiche: Das Produkt ist für eine Vielzahl von VAG-Modellen von ca. 2003 bis in die späten 2010er Jahre konzipiert (siehe untenstehende Liste). Beachten Sie, dass bestimmte Varianten von Modellen mit spezifischen OEM-Einheiten (z. B. MIB-Plattform, 2-DIN OEM-Einheiten oder spezielle OEM-Audiosysteme) zusätzliche Artikel erfordern oder nicht unterstützt werden; prüfen Sie vor der Montage die konkrete Ausstattung des Fahrzeugs.
- Audi (Beispiele): A1 (2010–2019*), A3 (2003–2013), A4 (2000–2009), A5 (2007–2010), TT (2006–2014), R8 (2007–2015), Q5 (Varianten 2008–2016).
- Seat: Alhambra (2010–2015), Altea (2004–2015), Exeo (2008–2013), Ibiza/Leon/Toledo/Mii (ausgewählte Baujahre).
- Skoda: Citigo/Octavia II/Rapid/Roomster/Superb/Fabia/Yeti (ausgewählte Baujahre).
- VW: Amarok, Caddy, Caravelle, CC, EOS, Golf, Jetta, Multivan, Passat, Polo, Phaeton, Scirocco, Sharan, T5/T6, Tiguan, Touran, Touareg, UP (ausgewählte Baujahre).
(*) Hinweis: Fahrzeuge mit bestimmten OEM-Einheiten wie MIB-Plattform, Konzertenheit mit Farbbildschirm oder spezifischen Fabriksoundsystemen können zusätzliche Teile oder gesonderte Artikel erfordern; Beispielsweise wird in einigen Fällen auf ergänzende Artikel zur Aktivierung des Fabriksoundsystems oder zur Anpassung bei 2-DIN OEM-Einheiten verwiesen.
Technische Vorteile für den Monteur:
- Standardisierte Stecker für eine einfache Plug-and-Play-Montage ohne Ablöten oder Neukodierung in vielen Fällen.
- Lieferung sowohl von Strom- als auch Signalpegeln für Aftermarket-Radios im ISO-Format sowie Antennenverbindung im DIN-Format, was die Installation im Armaturenbrett mit Fabrikantenne erleichtert.
- Unterstützt notwendige Komfortsignale (Zündung, Beleuchtung, Rückwärtsgang, Speedpulse) als analoge Ausgänge, wodurch Funktionalitäten wie Rückfahrkamera, geschwindigkeitsabhängige Lautstärke usw. erhalten bleiben, abhängig von der Funktion des Aftermarket-Empfängers.
Praktische Hinweise: Prüfen Sie Baujahr des Fahrzeugs und vorhandene OEM-Einheit vor dem Kauf. Bei Unsicherheit zur Kompatibilität (z. B. MIB-Plattform, OEM 2-DIN-Einheiten oder spezifische Fabriksoundsysteme) empfiehlt es sich, MPN 194.07.02 mit den Fahrzeugdaten abzugleichen oder technischen Support zu kontaktieren.
Marke und Identifikation: ACV liefert dieses Kabel unter MPN 194.07.02; GTIN 4026724217315 kann zur Verifizierung des Artikels genutzt werden.
