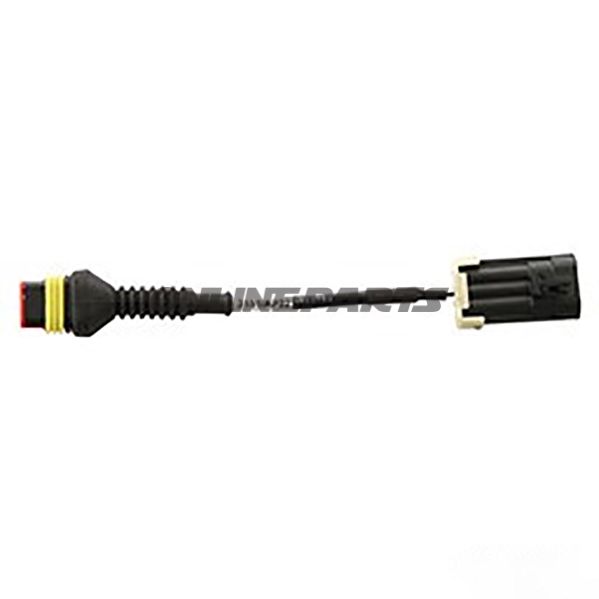

Diagnose-Adapterkabel für Motorradsteuergeräte — Texa AP32 zu SYM und TGB
Produkt: Texa Adapter Cykel AP32 SYM / TGB (MPN: 668.01.67) von Texa. GTIN: 3903782.
Dieses Adapterkabel ist zum Diagnostizieren von Motorrad- und Scooter-Modellen der Hersteller SYM und TGB sowie einigen Modellen von Peugeot und Dafra vorgesehen, wenn TEXA-Diagnosegeräte verwendet werden. Der Adapter überträgt Signale zwischen dem Steuergerät des Fahrzeugs und TEXAs Hauptdiagnosekabel (siehe Anforderungen unten), sodass technische Informationen und Fehlercodes in der Diagnosesoftware gelesen und bearbeitet werden können.
- Funktion: Stellt Verbindung zwischen dem proprietären Anschluss des Fahrzeugs und dem TEXA-Diagnosesystem her, um Steuergeräte-Diagnose, Fehlersuche und das Auslesen von Fehlercodes zu ermöglichen.
- Kompatibilität: Ausgelegt für die Hersteller SYM und TGB sowie die Modelle Peugeot LXR 200 und Dafra Maxsym 400i, Next 250 und Citycom 300i. Hinweis: Nicht kompatibel mit Euro-4-Fahrzeugen, die einen OBD-Anschluss verwenden.
- Anforderungen an die Nutzung: Das Adapterkabel muss immer mit TEXA Hauptkabel 3151/AP01 verbunden werden, damit es korrekt funktioniert. Der Adapter dient nicht als eigenständiges Kabel.
Materialien und Aufbau
Das Kabel ist mit industriellen Anschlüssen und rutschfesten Gehäusen ausgeführt, angepasst für wiederholtes An- und Abkoppeln in Werkstattumgebungen. Elektrisch ist der Adapter darauf ausgelegt, ausreichend elektrischen Kontakt und Schutz gegen Störsignale in Diagnosesignalen zu gewährleisten. Die Steckmodule bestehen aus robusten Kunststoffmaterialien und metallisierten Kontaktflächen, um über längere Zeit stabilen Kontakt zu gewährleisten. Es werden Materialien verwendet, die in professionellen Diagnosekabeln üblich sind, ohne Feuchte- oder Temperaturabhängigkeiten, was eine robuste und zuverlässige Verbindung bei normalem Werkstattbetrieb sicherstellt.
Technische Vorteile und Anwendung in der Werkstatt
- Gleicht Pin-Konfigurationen zwischen spezifischen Herstellersteckern und dem TEXA-System an, was den Zugriff auf Steuergerätdaten vereinfacht.
- Reduziert das Risiko von Fehlverkabelungen dank formangepasster Steckverbinder und mechanischer Verriegelung.
- Geeignet für den wiederholten täglichen Einsatz bei Diagnoseprozessen an Scootern und Motorrädern der genannten Marken.
Praktische Hinweise
- Schließen Sie das Adapterkabel immer vor dem Einstecken in das Fahrzeugstecker an das Hauptkabel 3151/AP01 an.
- Prüfen Sie das Modelljahr und die Emissionsklasse (Euro-Standard) des Fahrzeugs – der Adapter unterstützt keine Euro-4-Fahrzeuge mit OBD-Anschluss.
- Das Produkt wird als ein einzelnes Adapterkabel geliefert, das für die Verwendung mit TEXA-Diagnosesystemen vorgesehen ist; Verpackungs- oder Stückgrößen sind nicht Bestandteil dieser Produktbeschreibung.
MPN 668.01.67 und die Marke Texa sollten bei Bestellung oder bei der Registrierung im Werkzeugbestand angegeben werden, damit passende Diagnosekabel und Zubehör den entsprechenden Fahrzeugen und Hauptkabeln zugeordnet werden können.
