Adapterkabel Ap06 Honda Blinkcode Texa

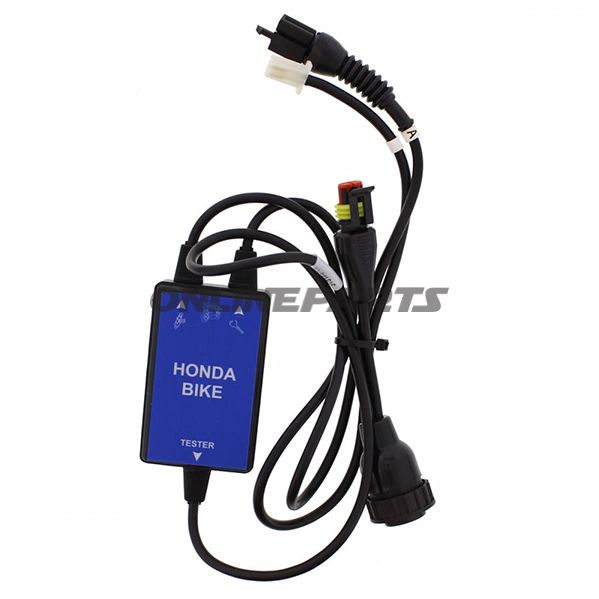

Adapterkabel für Motorraddiagnose – TEXA AP06 (Honda Blinkcode)

Produktübersicht: Texa Adapter Bike AP06 ist ein spezialisiertes Adapterkabel zur Diagnose der Motorrad-Steuerungseinheit mit Unterstützung der Blinkcode-Diagnose für ältere Honda-Modelle. Es wurde entwickelt, um bei der Fehlersuche der Kraftstoffeinspritzung, der Kontrolle des Immobiliers (Wegfahrsperre) und der Registrierung von Schlüsselparametern zu unterstützen. Die Marke Texa und die Ersatzteilnummer (MPN) 668.01.14 zeigen an, dass das Kabel zum Texa-Sortiment von Motorraddiagnoseadaptern gehört; GTIN 3151/AP06 ist als Referenznummer für diese Variante angegeben.

Funktion und Anwendung:

• Ermöglicht Blinkcode-Diagnose des Motormanagementsystems bei frühen Honda-Motorrädern mit einer Steuereinheit.
• Unterstützt das Auslesen von Blinkcodes im Zusammenhang mit der Wegfahrsperre (immobilizer) und Prozessen zur Notschlüsselregistrierung.
• Kann bei ausgewählten anderen Modellen verwendet werden, zum Beispiel MONDIAL PIEGA, bei denen ein entsprechender Diagnosestecker verwendet wird.
• Hinweis: Das Adapterkabel benötigt eine externe Stromversorgung, um das Diagnosegerät zu versorgen – das Kabel liefert keine Betriebsspannung selbst.

Materialien und Bauweise:

• Stecker und Kabelbäume sind auf Langlebigkeit und elektrische Stabilität ausgelegt. Die Kontakte sind typischerweise beschichtet, um guten Kontakt zu gewährleisten und Korrosion bei wiederholtem An- und Abstecken zu verhindern.
• Die äußere Hülle der Leitungen besteht aus isolierendem Material, das mechanische Abnutzung sowie Öl-/Feuchtebelastungen in Werkstattumgebungen schützt.
• Verbindungen sind gegen Zug- und Bruchfestigkeit ausgelegt, sodass die Kabelverbindung auch bei normalem Servicestandard funktionsfähig bleibt.

Technische Vorteile und praktische Bedeutung:

• Ermöglicht das Dekodieren von Blinksignalen direkt aus der Steuereinheit, was eine effiziente Methode der ersten Fehlersuche darstellt, ohne bei älteren Modellen eine vollständige OBD-Scanner-Anbindung vornehmen zu müssen.
• Reduziert die Diagnosezeit, indem direkter Zugriff auf immoblizer- und schlüsselbezogene Blinkcodes gewährt wird.
• Robuste Kabelführung und standardisierte Stecker machen das Kabel geeignet für wiederholte Einsätze in Werkstattumgebungen.

Kompatibilität und Einschränkungen:

• Primär konzipiert für ältere Honda-Motoren mit einer Steuereinheit, die Blinkcode-Diagnose verwendet. Prüfen Sie Baujahr und Steuereinheitstyp vor der Verwendung.
• Kann bei MONDIAL PIEGA sowie anderen Modellen eingesetzt werden, bei denen der Hersteller die Kompatibilität mit AP06-Typ angibt.
• Das Kabel benötigt eine externe Stromversorgung, um die Diagnosefunktion zu aktivieren; sorgen Sie für eine geeignete Stromversorgung während des Tests.

Praktische Hinweise zur Verwendung:

• Vor dem Anschließen: Ausschalten des Zündsystems und Befolgen der Herstelleranweisungen zur Sicherstellung eines korrekten Diagnoseablaufs.
• Für eine feste und saubere Kontaktfläche an den Steckern sorgen, um Fehlablesungen durch schlechte Verbindung zu vermeiden.
• Geeignete externe Stromversorgung mit korrekter Spannung und Polarität wie vom Diagnosegerät angegeben verwenden.

Identifikation: Das Produkt wird von Texa (Marke) gekennzeichnet und kann eindeutig in Ersatzteil- und Servicekatalogen mit MPN 668.01.14 und Referenz GTIN 3151/AP06 identifiziert werden.

Bemerkung: Die Informationen fokussieren sich auf Funktion, Materialauswahl und praktische Anwendung. Falls Sie Informationen zu spezifischen Fahrzeugbaujahren oder Pinout-Diagrammen benötigen, wird empfohlen, die technische Dokumentation von Texa oder ein fahrzeugspezifisches Werkstatthandbuch zu konsultieren.
