Adapterkabel Aktivsystem Vag

Adapterkabel für aktive Lautsprechersysteme in VAG-Fahrzeugen

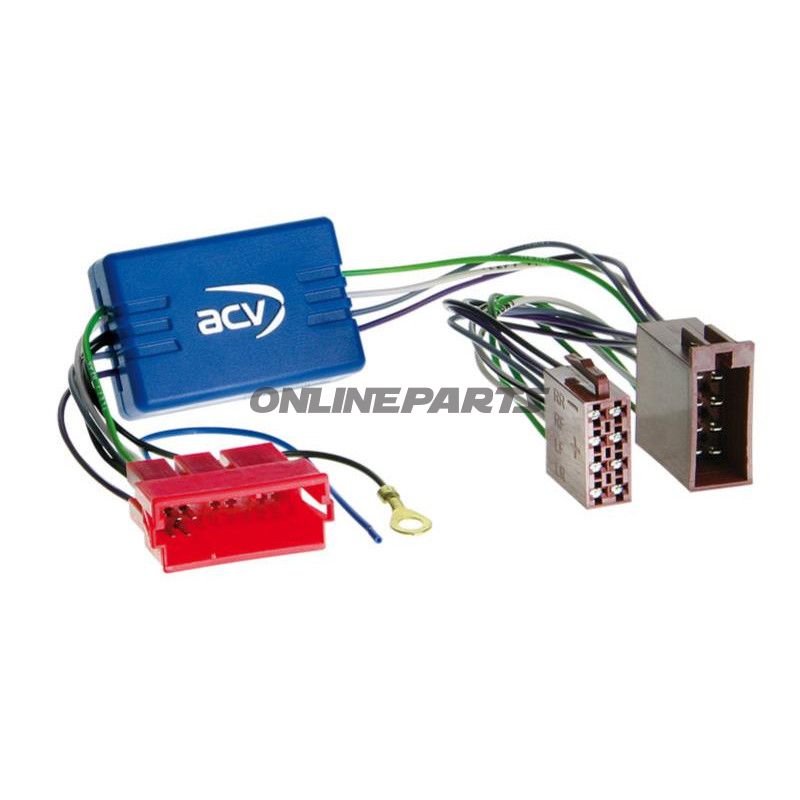

Produkt: Adapterkabel AKTIVSYSTEM VAG von ACV (MPN: 194.05.34, GTIN: 4026724338027). Dieses Kabel verbindet den ISO-Lautsprecher-Ausgang eines Autoradios mit dem aktiven Lautsprechersystem des Fahrzeugs über Mini-ISO-Stecker (gelbe 6-pol oder 20-poliger schwarzer Mini-ISO).

Funktion und Anwendung

• Zweck des Adapterkabels ist die Übersetzung des standardisierten ISO-Lautsprecher-Ausgangssignals zu den Konnektoren, die in vielen VAG-Gruppenfahrzeugen mit aktiven (teil- oder vollaktiven) Lautsprechersystemen verwendet werden.
• Das Kabel ermöglicht eine korrekte Signalleitung und Pin-zu-Pin-Verbindungen zwischen Aftermarket-Autoradios und fabrikseitigen aktiven Verstärkern, ohne dauerhafte Änderungen am Kabelbaum des Fahrzeugs.
• Hinweis: Geeignet für teil- und vollaktive Systeme, jedoch nicht kompatibel mit Bose-Soundsystemen.

Material und Aufbau

• Stecker: Mini-ISO-kompatible Stecker (gelbe 6-pol oder 20-poliger schwarzer Mini-ISO). Die Stecker sind mit standardisierten Kunststoffgehäusen ausgeführt, um eine sichere Verriegelung in den Fahrzeugkonnektoren zu gewährleisten.
• Leiter: Kupferleiter mit geeigneter Querschnittsgröße für Lautsprechersignale, isoliert in PVC oder entsprechendem el.-isolierendem Material zum Schutz gegen Verschleiß und Hitze.
• Abschirmung und Verlängerung: Kabeltyp für kurze Verbindungen hinter dem Armaturenbrett ausgelegt; es handelt sich nicht um ein hochklassiges Audiokabel mit zusätzlicher Premium-Abschirmung, sondern um ein robustes fabrikseitiges Adapterkabel zum Signaltransfer.
• Montage: Lösungsorientierte Produktion ohne Lötstellen in sichtbarened Bereichen; Stecker und verdrillte Leiterenden sind auf langlebigen Kontakt und wiederholte Anschlüsse ausgelegt.

Kompatibilität

• Konstruiert für Modelle der VAG-Gruppe, die Mini-ISO 20-pol oder 6-pol Mini-ISO für aktive Lautsprechersysteme verwenden. Beispiele kompatibler Modelle umfassen:
  • Audi A2 (8Z) 2000–2005
  • Audi A3 (8L) 1996–2003, Audi A3 (8P) 2003–2006
  • Audi A4 (8D/B5) 1995–2000, A4 (B6) 2000–2004, A4 (B7) 2004–2006
  • Audi A6 (C5) 1997–2005
  • Audi TT (8N) 1998–2006
  • VW Golf III & IV, VW Vento, VW Passat
  • Seat und Skoda: Modelle mit 20-poligem Mini-ISO
• Überprüfen Sie den Fahrzeug-Fabric-Konnektor und den Systemtyp (teilaktiv oder vollaktiv). Der Adapter passt nicht zu Bose-Systemen oder anderen proprietären Varianten, die separate Signalprotokolle oder integrierte Verstärkerkarten verwenden.

Technische Vorteile und arbeitsbezogene Überlegungen

• Bewahrt das Fahrzeugkabelbaum-Satz und ermöglicht das Abmontieren oder Austauschen des Radios ohne dauerhafte Änderungen am Fahrzeugkabelnetz.
• Reduziert das Risiko falscher Pinverbindungen bei manueller Umstellung, da der Adapter dem Industriestandard-Pinlayout für Mini-ISO-Konnektoren entspricht.
• Praktisch für Mechaniker und Installateure: schnelle Plug-and-Play-Montage hinter dem Armaturenbrett oder im Radioschacht.
• Bei Arbeiten an aktiven Systemen: Befolgen Sie die Anweisungen des Herstellers zur Pegel- und Signalanpassung; einige Systeme erfordern zusätzliche Adapter oder Widerstände für korrekte Belasteung und können Fernsteuerung/Antenne-Trigger vom Radio benötigen.

Marke und Identifikation

Das Produkt wird von ACV hergestellt und unter MPN 194.05.34 verkauft. Die GTIN 4026724338027 dient der eindeutigen Identifikation in Ersatzteilregistern und Beschaffungssystemen.

Montagehinweise

• Trennen Sie die Batterie, bevor Sie am elektrischen System des Fahrzeugs arbeiten.
• Stellen Sie eine korrekte Passung des Mini-ISO-Steckers sicher; falsche Einsetzung kann Verriegelungsarme beschädigen.
• Überprüfen Sie die Lautsprecherkonfiguration (Front- und Heckkanäle) nach der Montage und führen Sie einen Systemtest durch, bevor Sie Abdeckungen/Verkleidungen wieder montieren.

Wird als einzelnes Kabel geliefert und eignet sich für den Einbau eines Aftermarket-Radios in VAG-Fahrzeugen mit aktiven Lautsprechersystemen.
