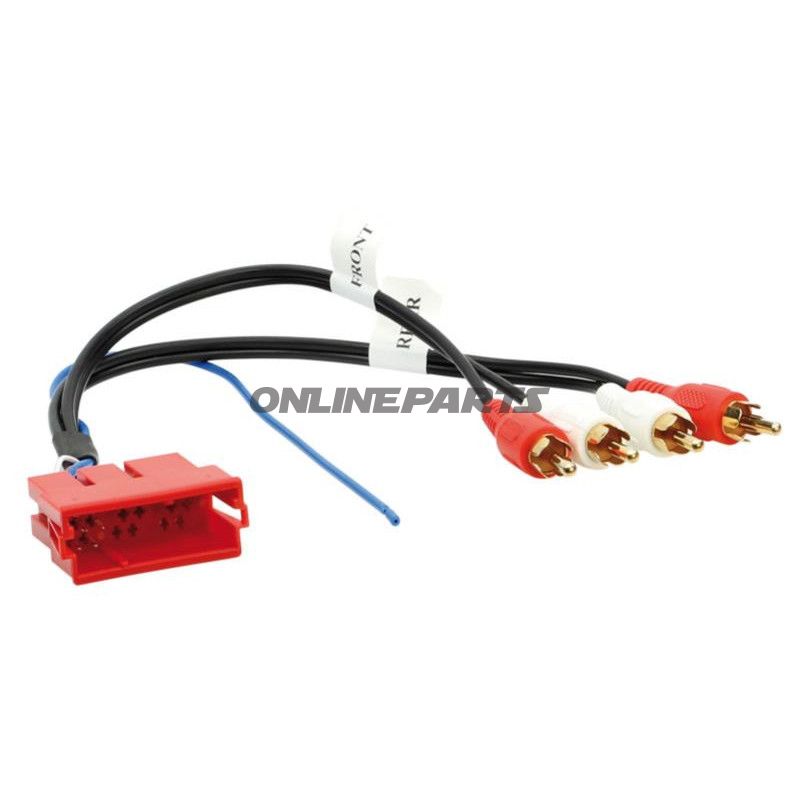

Adapterkabel Aktivsystem Audi Mini-Iso - Cinch

Adapterkabel für aktives Audiosystem — Mini‑ISO (20‑Pin) zu CINCH (vor/davor)

Produkt: Adapterkabel für aktives Audiosystem von ACV (MPN: 194.05.40, GTIN: 4026724445015). Der Adapter wandelt Mini‑ISO OEM‑Vorverstärker-Ausgänge in vergoldete CINCH‑Stecker für sowohl Vor- als auch Hinterkanäle um.

Funktion

• Ermöglicht das Anschließen eines Aftermarket‑Verstärker- oder Signalprozessor‑Systems an die ursprünglichen Mini‑ISO‑aktiven Lautsprecherausgänge des Fahrzeugs.
• Überträgt Vorverstärker-Signale (RCA/CINCH) von der OEM‑Einheit des Fahrzeugs zu externem Zubehör, ohne das originale Stecker- oder Kabelnetz des Fahrzeugs zu verändern.
• Der blaue Leiter liefert +12 V Fernsteuerung für die Einschalt-/Sleep‑Funktion des Verstärkers.

Materialien und Aufbau

• Mini‑ISO‑Stecker zum OEM‑Anschluss und vergoldete CINCH‑Kontakte als Ausgang. Die Goldschicht reduziert Korrosion und verbessert die Kontaktqualität über die Zeit.
• Abschirmte Kabel um die Signalleiter, um Störungen durch das elektrische System des Fahrzeugs zu verringern.
• Die Konstruktion ist auf Langlebigkeit bei der Installation im Fahrzeuginnenraum ausgelegt (nicht im Freien), und die Steckleisten entsprechen Standard‑Mini‑ISO- und RCA/CINCH‑Spezifikationen.

Technische Anwendung und Einschränkungen

• Für 2‑ und 4‑Kanal OEM‑aktive Audiosysteme mit Vorverstärkerausgang > 3 V ausgelegt. Die Pegel des Vorverstärkers sollten vor dem Anschluss geprüft werden.
• Nicht geeignet für Fahrzeuge mit Nokia DSP oder Fahrzeuge mit werksseitig installiertem RNS‑E, sofern diese Systemarchitektur externe RCA‑Ausgänge unterstützt.
• Der blaue Fernleitungsdraht versorgt externen Verstärkungssteuerung; sicherstellen, dass der Anschluss korrekt an den Remote‑Eingang des Verstärkers erfolgt.

Kompatibilität

Der Adapter passt zu vielen Audi‑Modellen sowie Seat‑Modellen mit 20‑Pin Mini‑ISO. Typische verwendete Modelle einschließen (Beispiele und Baujahre):

• Audi A2 (8Z) 11/1999–07/2005
• Audi A3 (8P) 03/2003–12/2006 (nur mit 1‑DIN Radio)
• Audi A3 (8L) 09/1996–06/2003
• Audi A4 (B5) 10/1994–09/2001
• Audi A4 (B6/B7) 11/2000–02/2009 (einige 1‑DIN Varianten)
• Audi A6 (4B/C5) 04/1997–03/2005 (ohne RNS‑E)
• Audi A8 (D2) 05/1994–07/2002
• Audi TT (8N) 10/1998–06/2006
• Seat – alle Modelle mit 20‑Pin Mini‑ISO

Hinweis: Prüfen Sie vor dem Kauf stets den Radio-/Steckertyp des Fahrzeugs — bestimmte Varianten (z. B. Fahrzeuge mit werkseitig installiertem DSP oder RNS‑E) können abweichen.

Praktische Vorteile für den Techniker

• Ermöglicht eine schnelle Verbindung zwischen dem originalen Bordnetz des Fahrzeugs und standardmäßigen RCA‑basierten Verstärkern oder Prozessoren, ohne Demontage oder Beschneiden von Werksverkabelungen.
• Bietet eine saubere, reversive Lösung bei Installation und Test von Aftermarket‑Elektronik.

Weitere Informationen

Hersteller: ACV. MPN: 194.05.40. GTIN: 4026724445015. Stecker- und Kabelfarben folgen OEM‑Konventionen; siehe Installationsanleitung oder technisches Diagramm bei Unsicherheiten zu Pinout und Signalpegeln.
