Adapterkabel 17-polig, isoliert für BMW / Land Rover – Umwandlung auf ISO-Radio

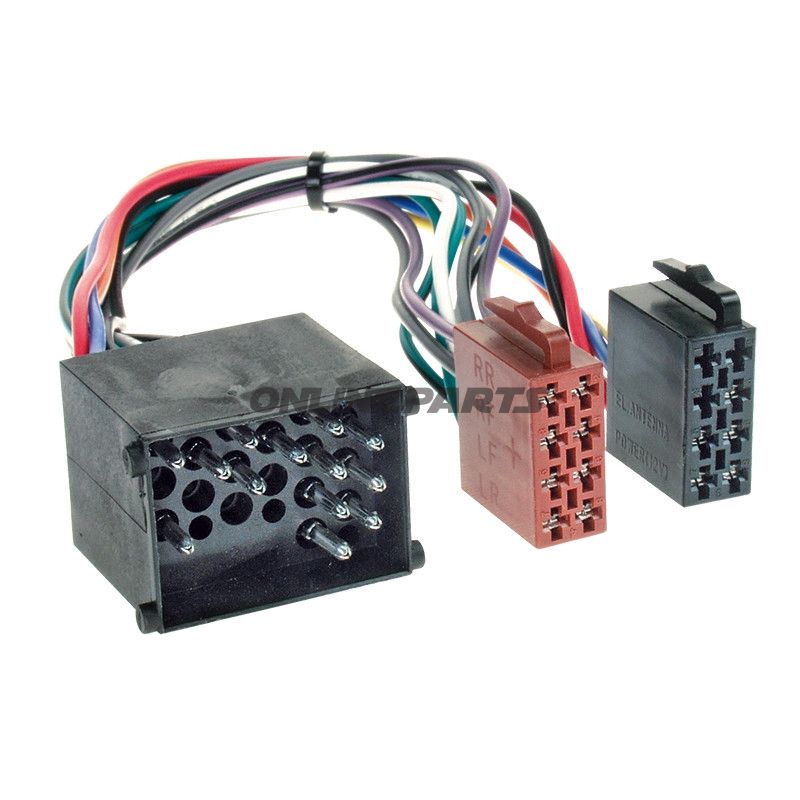

Produkttyp: Adapterkabel 17-polig (isoliert) zum Anschluss eines Autoradios mit ISO-Stecker in neueren OEM-Fahrzeuginstallationen.
Marke: ACV · MPN: 194.02.84 · GTIN: 4026724020021
Dieses Adapterkabel bietet die elektrische Verbindung zwischen dem serienmäßigen Fahrzeugverkabelungsnetz und einem Aftermarket-Autoradio mit ISO-Stecker. Das Kabel wandelt den 17-poligen OEM-Anschluss in ISO-Standard um (Strom + vier Lautsprecher), sodass Stromversorgung, Zündsignal, Masse und Lautsprechersignale korrekt zugeordnet werden, ohne dass das Originalkabelnetz durchtrennt oder umverdrahtet werden muss.
- Funktion: Ordnet die Funktionen der Kontakte vom 17-poligen Werksstecker auf ISO-Standard zu und gewährleistet eine korrekte Verdrahtungsfunktion für Zündung (Ignition), konstant +12 V, Masse, Antennenkontrolle und die vier Lautsprechkanäle.
- Anwendung: Zur Montage eines Aftermarket-Radios in Fahrzeugen von BMW, MINI (BMW-bestückt) und einigen Land Rover / Rover-Modellen, bei denen der Werksstecker 17-polig ist.
- Kompatibilität (Übersicht): Siehe Liste unten für spezifische Modelle und Baujahre – Kabeltyp ist für die genannten Chassis/Baujahre mit 17-poligem Stecker vorgesehen.
Kompatible Modelle und Baujahre
- BMW: 3er Reihe E30 (09/1987–03/1994), 3er Reihe E36 Compact (03/1994–10/2000), 3er Reihe E36 (02/1988–09/2000), 3er Reihe E46 (02/1998–01/2005), 5er Reihe E39 (09/1995–09/2000), 7er Reihe E38 (06/1994–08/2000), X5 E53 (11/1999–09/2001), Z3 (09/1995–07/2002), Z8 (03/2000–07/2003).
- MINI (BMW): Mini (09/2000–12/2002).
- Land Rover: Defender 2 (ab 04/2001), Discovery 2 (2001–09/2004), Freelander (2001–2003).
- Rover: Rover 25 (ab 2000), Rover 45 (ab 1999), Rover 75 (ab 1999).
Materialien und Aufbau
Das Kabel ist mit isolierten Leitern und werkseitig montierten Steckverbindern aus Kunststoff und Metallverbindungen ausgeführt, für den Einbau im Fahrzeug dimensioniert (typisch 0,5–1,5 mm² je nach Funktion). Die Isolation reduziert Korrosion und Fehlkontakte im hinteren Bereich des Armaturenbretts. Die Steckverbinder sind spritzgegossen, um eine stabile mechanische und elektrische Verbindung ohne zusätzliche Schrumpfung oder Löten bei normaler Installationsarbeit zu gewährleisten.
Technische Eigenschaften und Vorteile
- Wandelt den 17-poligen OEM-Stecker in Standard ISO (Strom + 4 Lautsprecher) für eine schnelle und sichere Montage um.
- Bewahrt das Werksverkabelungsnetz intakt – keine dauerhaften Änderungen an den Originalkabeln des Fahrzeugs.
- Isolierte Bauweise reduziert das Risiko von Kurzschlüssen und Signalverlusten.
- Werkseitensicherer Stecker gewährleistet eine passgenaue Verbindung und korrekte Pin-Zuweisung gemäß Layout des Herstellers.
Montagehinweise
Überprüfen Sie Modell und Baujahr sorgfältig vor der Montage. Auch wenn das Kabel die aufgeführten Modelle abdeckt, können Varianten der Werksausstattung und aufgerüstete Multimedia-Pakete unterschiedliche Steckerfunktionen oder zusätzliche Steckelemente (z. B. CAN-Bus-Signale oder Original-Navigations-/Verstärkersysteme) erfordern. Bei Fahrzeugen mit werkseitigem Verstärker, CAN-Interface oder anderen proprietären Systemen können zusätzliche Adapter oder Module für volle Funktionalität erforderlich sein.
ACV (MPN 194.02.84, GTIN 4026724020021) wird als Hersteller in der technischen Nomenklatur geführt und gibt die Kompatibilität mit den 17-poligen OEM-Verbindungen der Fahrzeuge an. Verwenden Sie geeignetes Werkzeug und beachten Sie die elektrischen Sicherheitsvorschriften des Fahrzeugs bei der Installation.
