Adapter Klann Hydraulisch Zylindermit Spindel M20x500mm

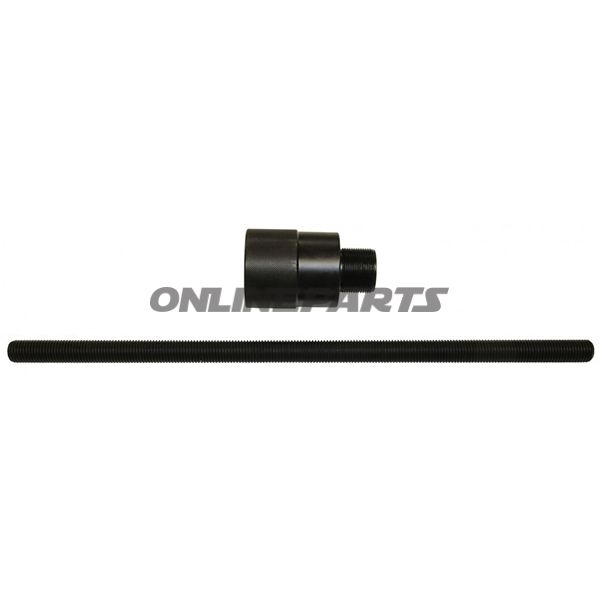

Adapter für Klann/Gedore Hydraulikzylinder mit Druckspindel M20 x 500 mm

Produkt: Adapter für Klann/Gedore Hydraulikzylinder mit Druckspindel M20 x 500 mm. Dieser Adapter von SSW Schmack (MPN: 617.01.06, GTIN: 4260041794825) ermöglicht eine mechanische Verbindung zwischen Gedore Automotive/Klann Hydraulikzylindern und gedrehten Druckspindeln.

Funktion und Anwendung

• Der Adapter wandelt das Innengewinde von Gedore Automotives (2 1/4" 14G UN) in ein Außengewinde in metrischer Ausführung von SSW (M40 x 2) um, wodurch die Montage von Werkzeugen und Druckspindeln mit anderer Gewindeart ermöglicht wird.
• Es ist für Pressaufgaben konzipiert, bei denen eine Druckspindel M20 x 500 mm verwendet wird; passt direkt zu Gedore Automotive (Klann) Hydraulikzylinder K 65-105.
• Wird in professionellen Werkstätten beim Zusammenpressen, Ausdrücken und Positionieren von Achsen, Buchsen und ähnlichen Bauteilen verwendet, wenn hydraulischer Druck über eine lange Druckspindel übertragen werden muss.

Material und Konstruktion

• Das Material des Adapters ist auf den Werkstattbetrieb abgestimmt: hergestellt aus hochfestem Stahl, um die Torsions- und Druckkräfte zu widerstehen, die beim hydraulischen Pressen auftreten.
• Gewindebearbeitung ist präzise ausgeführt, um eine korrekte Passung zwischen Gedore Automotives Innengewinde und SSW Außengewinde (M40 x 2) sicherzustellen, wodurch das Risiko einer Fehlmontage und Spiel minimiert wird.
• Oberflächenbehandlung sorgt für Korrosionsbeständigkeit unter normalen Werkstattbedingungen; regelmäßige Wartung und ordnungsgemäße Lagerung werden jedoch empfohlen, um die Lebensdauer zu verlängern.

Kompatibilität und Anwendungsgebiete

• Direkt kompatibel mit Gedore Automotive / Klann Hydraulikzylinder K 65-105.
• Innengewinde: Gedore Automotive Standard 2 1/4" 14G UN.
• Außengewinde: SSW metrisch M40 x 2.
• Für den Einsatz mit Druckspindel: M20 x 500 mm lang.
• Besonders geeignet für Werkstätten und Mechaniker, die Pressen von Achsen, Buchsen und ähnlichen Montage- oder Demontageaufgaben durchführen, bei denen Gedore/Klann-Hydraulik verwendet wird.

Technische Vorteile und Überlegungen

• Der Adapter ermöglicht eine sichere Verbindung zwischen verschiedenen Gewindearten, ohne Zylinder oder Druckspindel modifizieren zu müssen.
• Robuste Stahlausführung bietet hohe Haltbarkeit bei wiederholten Presszyklen.
• Korrekte Gewindepassung reduziert das Risiko von Leckagen der Kraftübertragung und sorgt für zentrierte Belastung beim Pressen.
• Überprüfen Sie vor dem Einsatz Gewinde und Adapter auf Verschleiß oder Beschädigungen, um die Arbeitssicherheit zu gewährleisten.

Identifikation

• Marke: SSW Schmack
• MPN (Artikelnummer): 617.01.06
• GTIN: 4260041794825

Bemerkungen

• Der Adapter ist als kompatibel mit Referenz 617.00.86 in Zubehörlisten angegeben; prüfen Sie stets die Maschinen- und Werkzeugsdokumentation auf Kompatibilität mit spezifischen Arbeitsabläufen.
• Bei Arbeiten an hydraulischen Komponenten wird eine korrekte Drehmoment- und Sicherheitsvorschrift sowie das Tragen geeigneter persönlicher Schutzausrüstung empfohlen.
