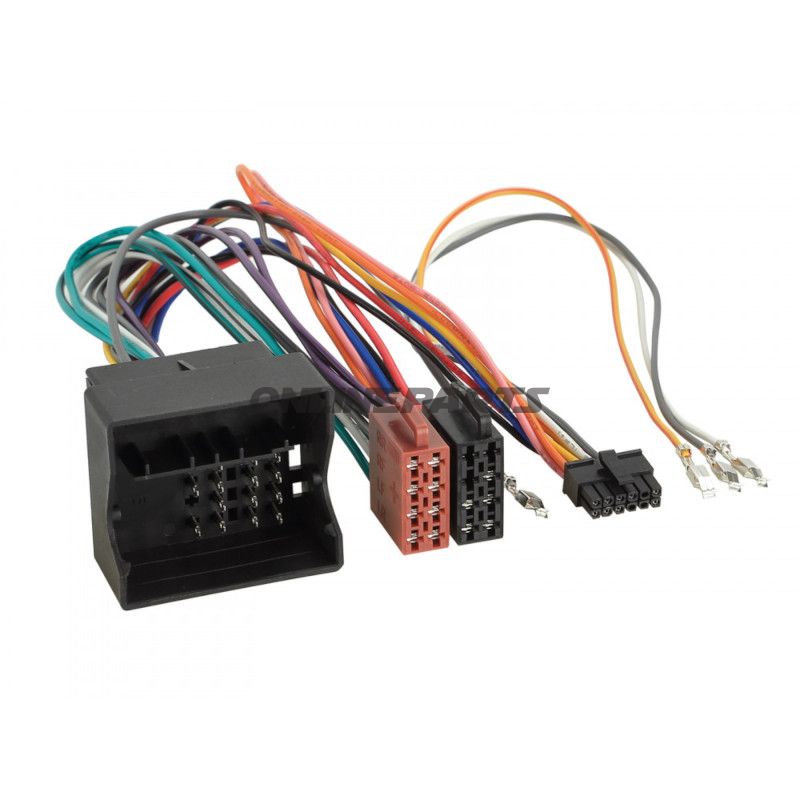

Adapterkabeltræ LFB VAG 40-polet (Quadlock) til bilradio og instrumentforbindelser
Produktbeskrivelse: Dette adapterkabeltræ fra ACV (MPN: 194.08.40, GTIN: 4026724671773) er et specialiseret forbindelseskabel udviklet til VAG-gruppens 40-polet firkantede Quadlock-stik (ofte benævnt LFB). Det fungerer som interface mellem køretøjets OEM-ledningsnet og eftermarkedsradioer eller tilslutningsmoduler, hvor en direkte 40-polet Quadlock-forbindelse er nødvendig.
Funktion og anvendelse:
- Kobler VAG 40-polet firkantet stik til forskellige radio- og styrenheder, herunder varianter med jack-, key- eller enkel ledningsinterface afhængigt af producent.
- Muliggør korrekt pin-mapping og bevarelse af strøm-, højttaler- og datalinjer (CAN/linje afhængigt af køretøjets konfiguration) uden permanent omlægning af bilens originale ledningsnet.
- Benyttes ved udskiftning af OEM-radioen, tilslutning af multimedieenheder eller ved arbejde med sædeelektronik og tilsluttede styreenheder, hvor Quadlock 40-pin er standard.
Materiale og udførelse:
- Kablet er udført med flerlederledninger med isolering til bilbrug, dimensioneret til signal- og strømførende linjer i personbilsmiljø. Ledningsmateriale: kobber (standard i bilkabler) for god ledningsevne.
- Stikkene er udført i plasthus med lukkemekanisme til Quadlock-standard; kontakter er metalbelagte for korrosionsmodstand og stabil kontakt over tid.
- Konstruktionen er beregnet til almindelig værkstedsmontage — fleksible ledere og standardiserede stikforbindelser, uden behov for lodning ved korrekt anvendelse.
Kompatibilitet og køretøjsdækning: Adapteret er specificeret til en lang række modeller fra Volkswagen-koncernet (Audi, VW, Seat, Skoda). Eksempler på kompatible modeller og årgange (vælg efter køretøjets aktuelle OEM-lyd- / udstyrskonfiguration):
- Audi: A1, A3, A4, A5, A6, Q3, Q5, R8, TT (udvalgte årgange; se referencebetingelser nedenfor).
- Seat: Alhambra, Altea, Exeo, Ibiza, Leon, Mii, Toledo.
- Skoda: Citigo, Fabia, Octavia, Rapid, Roomster, Superb, Yeti.
- VW (VV): Amarok, Beetle, Caddy, Caravelle, CC, EOS, Fox, Golf V/VI, Jetta, Multivan, Passat B6/B7, Phaeton, Polo, Scirocco, Sharan, Transporter T5/T6, Tiguan, Touareg, Touran m.fl.
Radio- og stikvarianter understøttet: Adapterkablet er kompatibelt med flere tilslutningsvarianter til eftermarkedsradioer og head units via forskellige interne adaptere eller varianter (eksempler på interfacekoder fra producentens dokumentation): 42arc100 (multilead), 42arc101 (Alpine 3,5 mm jack), 42arc104/105 (JVC/Clarion/kenwood), 42arc107 (Blaupunkt/Pioneer/Sony 3,5 mm), 42arc108 (digital/enkeltkabel) samt KEY1/KEY2/GND-interfaces (42arc000) afhængigt af radioens krav.
Praktiske bemærkninger og reference:
- Ved installation skal man kontrollere køretøjets OEM-lydsystemstype: visse modeller kræver specifik aktivering eller yderligere artikler (f.eks. Chorus OEM, MIB-kompositionslyd, eller erhvervede artikler angivet som reference). Se producentens anvisninger for køretøjsspecifikke krav.
- ACV's MPN 194.08.40 identificerer denne adaptervariant med Quadlock 40-pin konfiguration; GTIN 4026724671773 kan anvendes til præcis lager- og kompatibilitetskontrol.
- Produktet leveres som enkelt adapterkabel til værkstedsmontage; der medfølger ikke yderligere bulk- eller kasseantal i beskrivelsen.
Tekniske fordele i praksis:
- Reducerer behovet for splicing eller omlægning i bilens originale kabelnet ved udskiftning af radio eller tilslutning af ekstra moduler.
- Standardiseret Quadlock-interface sikrer korrekt pin-for-pin tilslutning for strøm, højttalere og datalinjer, når den rigtige variant anvendes.
- Robust udførelse designet til almindelig eftermonterings- og reparationsarbejde i værkstedsmiljø.
Identifikation: Brand: ACV; MPN: 194.08.40; GTIN: 4026724671773.
Anbefaling ved køb og montering: Kontroller bilens nøjagtige modelår og OEM-lydsystem (se referencekoder i beskrivelsen) for at sikre korrekt variant og interface. Ved usikkerhed om pinout eller nødvendige ekstra-adaptere, anvend køretøjets serviceinformation eller kontakt teknisk support med bilens stelnummer (VIN).
