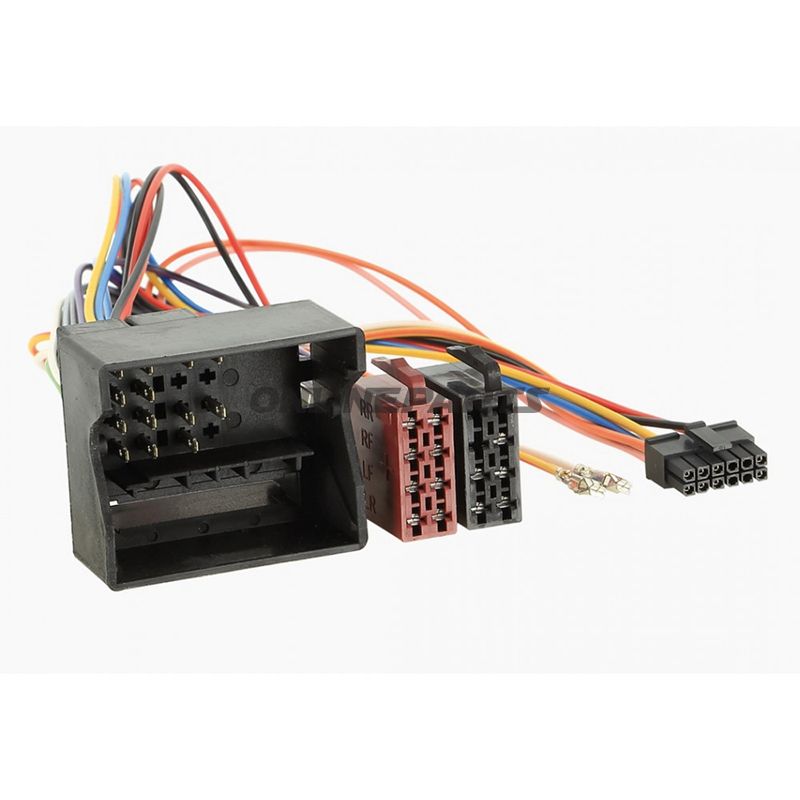

Adapter-Kabelbaum LFB für Radios – kompatibel mit BMW, Mercedes-Benz, Porsche u. a.
Produkt: Adapter-Kabelbaum LFB (ACV 194.07.48, GTIN 4026724671797)
Dieser Adapter-Kabelbaum ist dafür entwickelt worden, fahrzeugseitige Werksverkabelungen mit Aftermarket-Radios über eine 40-polige quadratische Steckverbindung zu verbinden. Das ACV-Kits (MPN 194.07.48) folgt dem Kabelsatz-Standard bezeichnet als 42c401 / 42c402 (CAN-UNI 01) und enthält die notwendigen signal- und leistungsführenden Leiter, um die Fahrzeugfunktionen beim Radioaustausch zu erhalten.
- Funktion: Leitet den originalen Fahrzeugstecker zu standardisierten Radioeingängen (ISO/Jack-Varianten je nach Radio) um, kümmert sich um Strom, Lautsprechersignale und relevante Steuersignale zum Infotainmentsystem.
- Steckertyp: 40-poliger quadratischer Stecker zur Fahrzeugverbindungsseite.
- Kompatibilität: Entworfen für eine breite Palette von BMW-, Mercedes-, Porsche-, Smart- und VW/Crafter-Modellen aus ca. 2003–2022. Siehe untenstehende Abschnitt für Modell- und Baujahrdetails; bestimmte Varianten erfordern zusätzliche Artikel bei OEM-Audiosystemen oder speziellen Funktionen (PDC, E-Call u.ä.).
Material und Aufbau
Das Kabel ist ausgeführt mit isolierten Kupferdrähten und industriellen Steckverbindern, konstruiert für Vibrationen und Temperaturbedingungen in Fahrzeugen. Die Kontakte sind oberflächenbehandelt für Korrosionsbeständigkeit und stabile elektrische Verbindung. Die Isolierung ist dimensioniert, um Verschleiß in Führungswegen hinter dem Armaturenbrett und in Türverkleidungen zu schützen. Es gibt keine übermäßigen Zusagen zur Lebensdauer; das Produktdesign entspricht den üblichen Anforderungen der Automobilindustrie für Aftermarket-Zubehör.
Technische Anwendung und Hinweise
- Verkabelungsbezeichnung: 42c401 / 42c402 / CAN-UNI 01.
- Für Fahrzeuge mit hinterem PDC kann ein zusätzliches Artikelteil erforderlich sein (in der Fahrzeugliste markiert).
- Bei einigen Modellen ist die +12V-Immer-Einschalt-Verbindung (Batterie) als verlötete/feste Verbindung ausgeführt, um Ausschaltfunktionen zu handhaben; dies ist in der Fahrzeugliste mit Notizen angegeben.
- Spezielle OEM-Audiosysteme (z. B. Harman Kardon, E‑Call) können zusätzliche Adapter oder Artikel für vollständige Funktionalität erfordern – diese Referenzen sind bei den einzelnen Fahrzeugen angegeben.
Kompatible Fahrzeuge (Auszüge)
- BMW 1er-Serie (E81/E82/E87/E88) 03/2004–10/2013, BMW 3er-Serie (E90/E91/E92/E93) 03/2005–10/2013.
- Mercedes A-, B-, C-, CLK-, E-, G-, GL-, M/ML-, R-, SLK-Klassen sowie Sprinter und Vito/Viano in angegebenen Baujahren (siehe Spezifikation zu Jahrgang und Modelcode in der technischen Dokumentation).
- Porsche 911, Boxster, Cayman, Cayenne und Panamera in angegebenen Jahrgängen.
- Smart Forfour (B454) und VW Crafter-Varianten.
Radioanschlussmöglichkeiten
Der Adapter unterstützt mehrere Aftermarket-Steckertypen über Varianten im ACV-Programm, darunter Alpine, Blaupunkt, Clarion/JVC, Pioneer/Sony und mehr (Beispiele: 42arc000, 42arc100, 42arc101, 42arc104, 42arc107 usw.). Die Auswahl des richtigen Radioadapters (Jack/ISO) hängt vom spezifischen Aftermarket-Radio und den gewünschten Funktionen ab.
Installations- und Nutzungshinweise
- Das Produkt richtet sich an Mechaniker und erfahrene Installateure; eine korrekte Zuordnung zwischen dem Fahrzeug-Kabelbaumnummer (42c401/42c402) und dem Adapter ist entscheidend.
- Bei Vorhandensein von OEM-Funktionen (z. B. Harman Kardon, E‑Call, PDC) überprüfen Sie die angegebenen Artikelverweise und fügen Sie ggf. notwendige zusätzliche Adapter hinzu.
- Nach dem Anschluss sollten alle Funktionen (Lautsprecher, Stromversorgung, zündungsabhängige Ausgänge und ggf. CAN-Signale) vor der Endmontage überprüft werden.
Das Produkt wird unter der Marke ACV geliefert und識 als Artikelnummer 194.07.48 (GTIN 4026724671797) identifiziert. Für eine genaue Modell-/Jahr-Abstimmung und eventuelle Zusatzartikel siehe den elektrischen Schaltplan des Fahrzeugs oder kontaktieren Sie den technischen Support mit der VIN des Fahrzeugs und den Audio-System-Informationen.
