ADAPTER HOCHDRUCK DIAGNOSE SET 90G 6-TLG.

Adapter-Set zur Hochdruckdiagnose 90° — 6 Teile (für Common-Rail-Druckprüfung)

Produkt: Adapter Hochdruckdiagnose-Set 90° 6-teilig (MPN: 614.08.92, GTIN: 4026736528317)

Dieses Adapter-Set wurde zur Prüfung des Hochdruckkreislaufs bei Common-Rail-Dieselmotoren entwickelt. Das Set enthält sechs 90°-Adapter in Konfigurationen, die es ermöglichen, eine Druckmessung an unterschiedlichen Gewinde- und Anschlussvarianten durchzuführen, ohne die Routineführung der Kraftstoffleitungen zu ändern. Beachten Sie, dass die Adapter nur in Verbindung mit geeignetem Prüfwerkzeug verwendet werden dürfen — ausdrücklich kompatibel sind Master Kit 100859 und Common-Rail Kit 100867.

• Funktion: Die Adapter ermöglichen eine sichere, dichte Verbindung zwischen Hochdruckschlauch/Druckmanometer und den Fittings des Common-Rail-Einspritzsystems. Die 90°-Winkel ermöglichen Druckmessungen unter beengten Platzverhältnissen und reduzieren Belastungen an Prüfleitungen bei Messungen im Motorraum mit eingeschränktem Zugang.
• Kompatibilität: Geeignet für die Verwendung mit Master Kit 100859 und Common-Rail Kit 100867. Kein eigenständiges Hochdruckprüfset — erfordert einen Druckmesser oder Tester mit passender Anschlussmöglichkeit.
• Material und Oberfläche: Die Adapter bestehen aus korrosionsbeständigem Metall, geeignet für Kraftstoffumgebungen. Die Materialwahl priorisiert Dichtheit und dimensionale Stabilität bei hohen Drücken gegenüber weichen Legierungen. Oberflächenfinish und Gewindebearbeitung sind auf langanhaltende Dichtheit und wiederholte An- und Abkopplungen ausgelegt, ohne erkennbare Spiel.

Technische Details

• MPN: 614.08.92
• GTIN: 4026736528317
• Dimensionales Format (Verpackung): ca. 280 x 130 x 34 mm
• Gewicht: ca. 0,6 kg

Lieferumfang

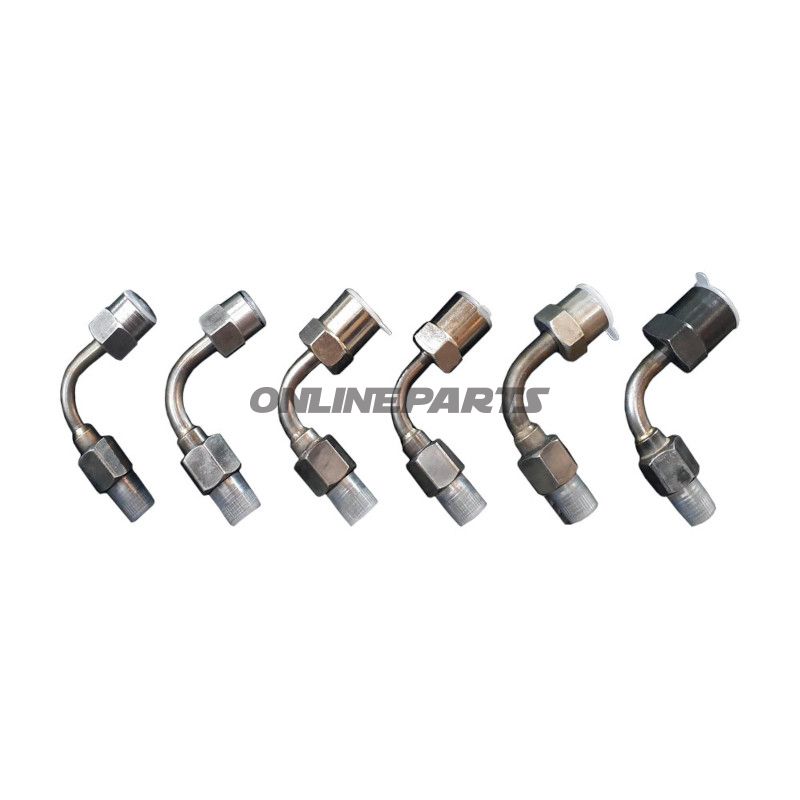

• 2 x M12 x 1,5 (außen) zu M12 x 1,25 (innen) 90°
• 2 x M12 x 1,5 (außen) zu M14 x 1,5 (innen) 90°
• 2 x M12 x 1,5 (außen) zu M14 x 1,0 (innen) 90°
• 1 x Kartonagenbox zur Aufbewahrung

Praktische Hinweise zur Anwendung

• Sorgen Sie für korrektes Anziehen des Drehmoments beim Montieren der Adapter, um Beschädigungen von Gewinden oder Dichtflächen zu vermeiden.
• Überprüfen Sie Dichtungen und Dichtflächen vor dem Druckprüfen; falls wiederverwendbare Dichtungen verwendet werden, müssen diese unbeschädigt und für hohen Kraftstoffdruck geeignet sein.
• Da die Adapter für den professionellen Einsatz vorgesehen sind, sind geeignetes Prüfwerkzeug und Kenntnisse zu Sicherheitsverfahren von Common-Rail-Systemen erforderlich.

Das Produkt wird mit der angegebenen MPN (614.08.92) und GTIN (4026736528317) geliefert, um Identifikation und Suche in Ersatzteil-Datenbanken zu erleichtern. Falls Sie sicherstellen möchten, dass es mit einem bestimmten Fahrzeugmodell oder Kraftstoffsystem kompatibel ist, empfiehlt es sich, die Gewindeabmessungen im Lieferumfang mit den Serviceinformationen des Herstellers zu vergleichen.
