Bremsleitungenadapter M10x1 mit 3,5 mm Bohrung für Bremssysteme

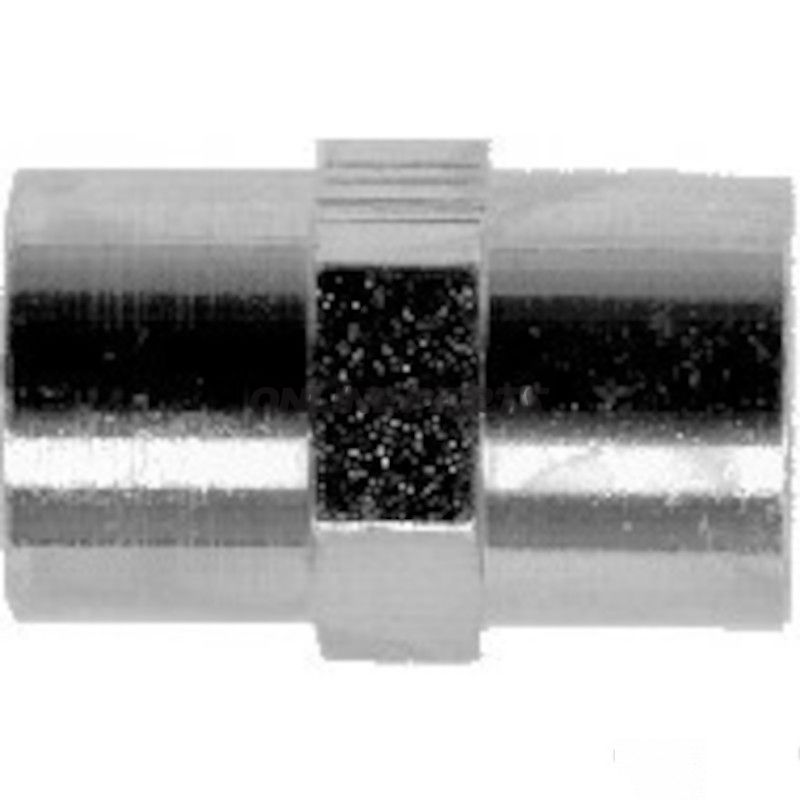

Produkt: Adapter für Bremsleitung/Banjo (flair-Form F) von Quick Brake. GTIN: 5706021216912. Hersteller-Teilnummer (MPN): 442.17.91.
Dieser Adapter ist konzipiert, um Bremsleitungen und Fittings in hydraulischen Bremssystemen zu verbinden, bei denen metrisches M10x1-Gewinde und eine Durchgangsbohrung von 3,5 mm erforderlich sind. Er wird typischerweise verwendet, um Banjo-Fittings anzupassen, Schlaufrichtungen umzulegen oder wenn Bauteile mit unterschiedlicher Flare- oder Banjo-Muttergeometrie zu verbinden.
- Gewinde: M10 x 1 (metrischer Feingewinde).
- Bohrung (Durchgang): 3,5 mm — geeignet für Standard-Bremsoffenströmung in Motorrad-Anwendungen.
- Länge: 24,0 mm — sorgt für ausreichende Eintauchtiefe für eine stabile Versiegelung und Montage.
- Breite über Mutter/Flansch: ca. 14 mm.
- Flareform: F — passt zu Fittings mit dieser Flare-Geometrie.
- Marke/Hersteller: Quick Brake — bezogen über MPN 442.17.91 und GTIN 5706021216912.
Material und Eigenschaften
Der Adapter besteht aus einer metallischen Legierung (typischerweise Edelstahl oder brüniert Messing/Legierung je nach Quick Brake‑Variante) und ist ausgelegt, um mechanische Festigkeit und Korrosionsbeständigkeit in einer Bremsumgebung zu bieten. Die Oberflächenbehandlung ist darauf ausgelegt, Feuchtigkeit und Bremsflüssigkeitseinwirkung zu widerstehen; die mechanische Bearbeitung sorgt für präzise Gewindemaße und Dichtflächen, die wichtig sind, um Leckagen zu vermeiden. Toleranzen und Bohrungen sind spezifiziert, um den hydraulischen Durchfluss ohne nennenswerten Druckverlust im System zu bewahren.
Anwendungsbereiche und Kompatibilität
Der Adapter ist geeignet für Motorradbremssysteme, kleine Fahrzeuge oder Spezialmontagen, in denen M10x1-Anschluss verwendet wird. Er wird häufig mit Banjo-Schrauben, Anschlüssen und Bremsleitungen kombiniert, die eine Flare-Form F erfordern. Bei der Montage sollten Sie die Gewinderechte Ausrichtung, das Anzugsdrehmoment und die Verwendung geeigneter Dichtungen oder Kupfer-/Aluminiumringe gemäß den Anweisungen des Systemherstellers prüfen, um eine dichte Verbindung sicherzustellen.
Montage und technische Empfehlungen
- Reinigen Sie Gewinde- und Dichtflächen vor der Montage, um Partikel in das Hydrauliksystem zu vermeiden.
- Verwenden Sie das korrekte Drehmoment beim Anziehen gemäß den Anweisungen des Herstellers oder der technischen Dokumentation für die aktuelle Bremfitting, um Überlastung oder Gewindebeschädigung zu vermeiden.
- Verwenden Sie kompatible Dichtungen (z. B. Kupferringe), falls das System dies erfordert; der Adapter ersetzt nicht notwendige Dichtkomponenten.
- Prüfen Sie nach der Montage auf Undichtigkeiten durch Druckprüfung vor dem Betrieb.
Hinweise
Das Produkt wird als Quick Brake mit MPN 442.17.91 und GTIN 5706021216912 identifiziert. Informationen zur genauen Legierungszusammensetzung und Oberflächenbehandlung erhalten Sie im technischen Datenblatt des Herstellers; kontaktieren Sie Quick Brake oder den Lieferanten, wenn spezifische Zulassungen, Materialzertifikate oder weitere Toleranzen für Ihre Anwendung erforderlich sind.
