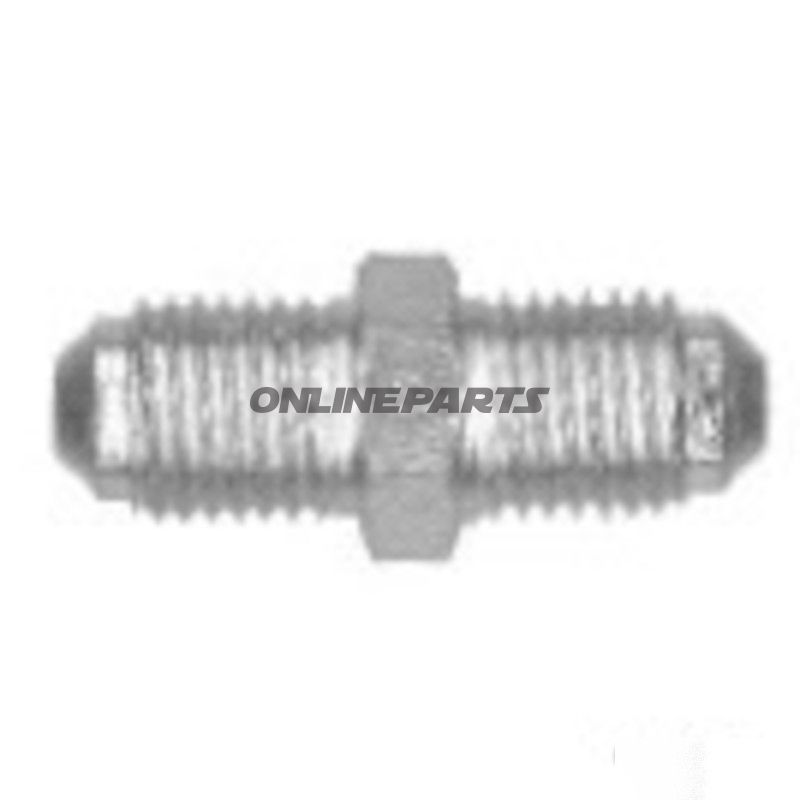

ADAPTER BR LEIT MQ 3/8X24 DM 3.1 BOERD F

Adapter für Bremsleitung, Gewinde 3/8" x 24 UNF — Bohrung 3,1–3,2 mm

Dieser Adapter von Quick Brake (GTIN: 5706021216974, MPN: 442.17.89) ist für den Anschluss flexibler Bremsleitungen in Systemen mit 3/8" x 24 UNF-Gewinde und einem Innenbohrdurchmesser von ca. 3,1–3,2 mm vorgesehen. Das Produkt wird typischerweise bei der Anpassung von Bremsleitungen zwischen verschiedenen Fittings oder bei Reparaturen verwendet, bei denen eine Standard-Flair- oder -Gewindeverbindung einen Zwischenadapter erfordert.

• Funktion: Der Adapter sorgt für eine mechanische und hydraulische dichte Verbindung zwischen Bremsleitung und den entsprechenden Fittings. Er gewährleistet die korrekte Flare-Form (angegeben als "E"-Flare-Form) und überträgt Druck ohne Slip oder Verformung bei korrekter Montage.
• Gewinde und Abmessungen: 3/8" x 24 UNF-Gewinde; Bohrdurchmesser ca. 3,1–3,2 mm; Querplatte (Schlüsselweite) 11 mm; Gesamtlänge 28,0 mm.
• Material und Eigenschaften: Quick Brake-Komponenten dieses Typs werden gewöhnlich aus korrosionsbeständigem Metall hergestellt (typischerweise Stahl oder Messing mit Oberflächenbehandlung). Die Materialwahl priorisiert Druckbeständigkeit und dimensionale Stabilität, sodass der Adapter Dichtheit auch bei Vibrationen und thermischen Belastungen beibehält. Oberflächenbehandlung (Chromierung oder Zink/Nickel-Beschichtung) minimiert Korrosion in Bremsumgebungen.
• Flare-Form: E-Flare — bedeutet, dass die Endfläche für Fittings vorgesehen ist, die E-Form zur Abdichtung verwenden. Dies ist wichtig, um mit der übrigen Fittingskonstruktion kompatibel zu sein und Undichtigkeiten zu vermeiden.
• Anwendungsbereiche: Reparatur und Anpassung hydraulischer Bremssysteme an Motorrädern und kleineren Fahrzeugen, bei denen Standard-3/8" x 24 UNF-Verbindungen verwendet werden. Zielgruppe sind Mechaniker und erfahrene Motorradfahrer, die mit Bremskomponenten und Sicherheits-/Dichtheitsanforderungen arbeiten.

Montage- und Kompatibilitätsbemerkungen

• Sorgen Sie dafür, dass E-Flare mit der entsprechenden Flare am Gegenfitting übereinstimmt. Falscher Flare-Typ kann Undichtigkeiten verursachen.
• Verwenden Sie das korrekte Anzugsdrehmoment, um Beschädigungen des Gewindes oder Dilationsabweichungen in der Flare zu vermeiden. Verwenden Sie die Momentangaben aus der Serviceanleitung des Fahrzeugs, sofern vorhanden.
• Überprüfen Sie den Bohrdurchmesser der vorhandenen Bremsleitung; dieser Adapter ist mit einer Bohrung von ~3,1–3,2 mm angegeben, und eine Fehlanpassung kann den Hydraulikfluss und die Montage beeinträchtigen.
• Nach der Montage das System entlüften und auf Undichtigkeiten unter Betriebsdruck prüfen, bevor eine Probefahrt erfolgt.

Identifikation: Quick Brake-Adapter, MPN 442.17.89, GTIN 5706021216974 — nennen Sie diese Nummern bei Bestellung oder bei der Suche nach kompatiblen Fittings, um das korrekte Ersatzteil sicherzustellen.

Die Beschreibung konzentriert sich auf die praktischen Abmessungen und funktionalen Eigenschaften, damit Mechaniker schnell beurteilen können, ob der Adapter in ihren Bremskreis passt. Wenden Sie sich bei Unsicherheiten bezüglich Material- oder Momentangaben an technische Dokumentation oder Herstelleranleitungen.
