Adapter 13/7-Polig 12Vl 91Mm

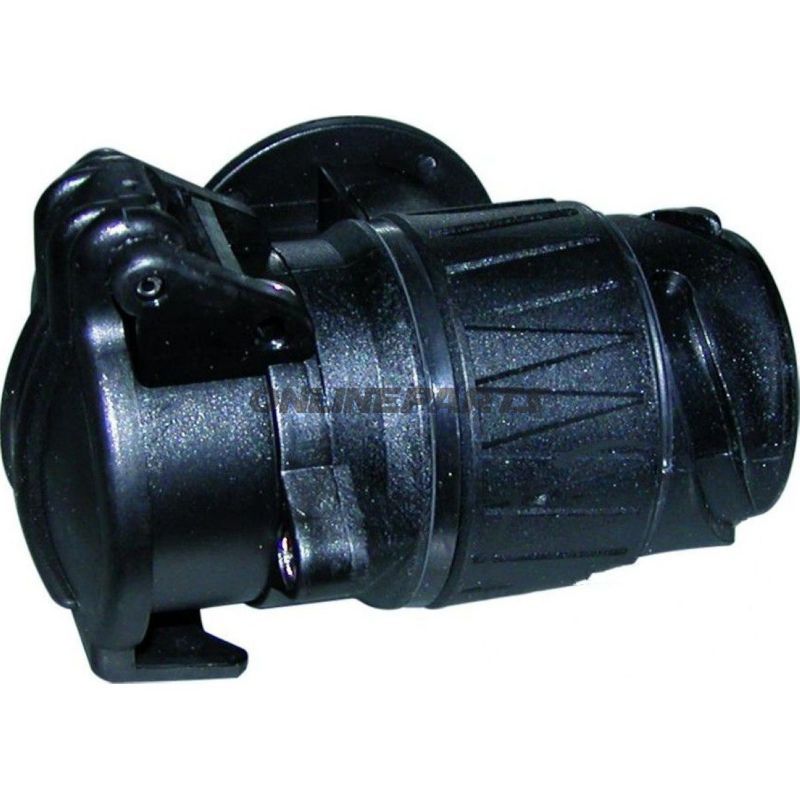

Adapter von 13-poligem Fahrzeugstecker auf 7-poligen Anhängerstecker, 12 V, kurz (91 mm)

Produkt: Kurzer Adapter zur Verbindung eines 13-poligen Fahrzeugsteckers (ISO 11446) mit einem 7-poligen Anhängerstecker (ISO 1724). Wird von Hella unter der Teilenummer MPN 146.41.30 angeboten und mit GTIN 4082300046540 registriert.

Funktion

• Der Adapter ermöglicht das Anschließen eines 7-poligen Anhängersteckers an ein Fahrzeug mit 13-poliger Buchse, indem relevante Signale und die Stromversorgung vom Fahrzeugstecker zum Anhängersteckertyp umgeleitet werden.
• Konzipiert als kurze Lösung (Länge 91 mm), bei der der Kontaktteil dicht an der Fahrzeugbuchse sitzt, wodurch hängende Kabellängen reduziert und mechanische Belastung bei der Verbindung verringert werden.
• Unterstützt standardisierte Signale für Blinker, Standlicht, Bremslicht und Masse sowie gegebenenfalls zusätzliche Funktionen, die gemäß den ISO‑Normen zwischen den beiden Steckertypen üblich sind.

Technische Eigenschaften

• Spannung: 12 V, geeignet für übliche Fahrzeug- und Anhängeranwendungen.
• Länge: 91 mm (kurze Ausführung), was bei beengten Platzverhältnissen am Fahrzeugheck praktisch ist.
• Belastbarkeit: 16 A bei 12 V. Diese Stromgrenze gibt den maximalen Dauerstrom pro Leitung unter normalen Betriebsbedingungen an.

Materialien und Konstruktion

• Die Steckkontakte sind aus Materialien für elektrische Verbindungen gefertigt, mit geeigneten Kontaktmaterialien für Korrosionsbeständigkeit und geringe Übergangswiderstände (Hella-Produkte verwenden typischerweise metallbeschichtete Kontakte und gerippte Kunststoffgehäuse für mechanische Stabilität).
• Gehäuse und Umhüllung bestehen aus robustem Kunststoff, ausgelegt zur Widerstandsfähigkeit gegen Vibrationen und üblichen Außeneinsatz; die kurze Länge reduziert die Exponierung gegenüber Stößen und Zugbelastung am Kabel.
• Die interne Verdrahtung und die Klemmen sind so dimensioniert, dass sie die angegebene Stromstärke ohne übermäßige Wärmeentwicklung führen können.

Kompatibilität und Anwendung

• Passt zwischen Fahrzeugen mit 13-poliger Buchse (ISO 11446) und Anhängern mit 7-poligem Stecker (ISO 1724).
• Geeignet für den Anschluss älterer oder einfacher Anhänger, Wohnwagen oder Hänger, bei denen nur die 7 Standardfunktionen benötigt werden.
• Die kurze Ausführung wird empfohlen, wenn der Platz am Fahrzeugheck begrenzt ist oder wenn eine kompakte Verbindung ohne lange hängende Kabel gewünscht wird.

Sicherheit und Montage

• Stellen Sie sicher, dass der 13-polige Stecker des Fahrzeugs und der 7-polige Stecker des Anhängers vor dem Anschließen sauber und unbeschädigt sind, um korrekten Kontakt und Überhitzung zu vermeiden.
• Überprüfen Sie die Belastung der einzelnen Leitungen, damit die angegebene 16-A-Grenze nicht überschritten wird.
• Nach der Montage sollten alle relevanten Lichtfunktionen (Blinker, Bremslicht, Standlicht) geprüft werden, um eine korrekte Verbindung zwischen Fahrzeug und Anhänger sicherzustellen.

Weitere Informationen

Hersteller: Hella. Markenangaben und Teilenummer (MPN 146.41.30) sind zur einfachen Identifikation bei Ersatzteilbestellungen aufgenommen. GTIN 4082300046540 kann bei der Suche in Katalogen und der Lagerverwaltung verwendet werden.
