Adapterkabel LFB für Lenkradbedienung und Antenne – VW / Audi / Seat / Skoda
Produkt: ADAP KABEL LFB INTERFACE VW

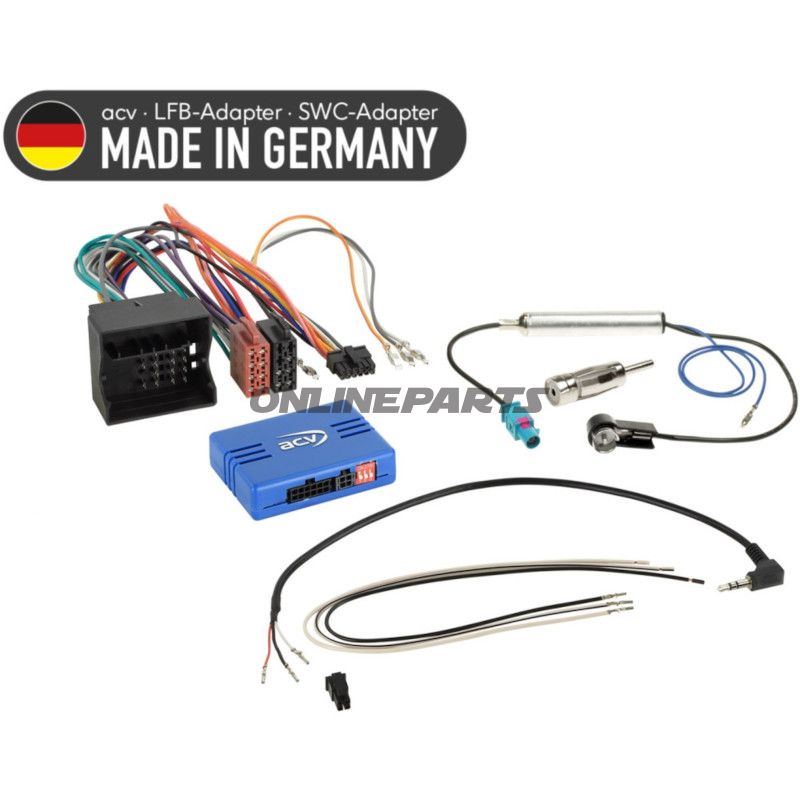

Dieses Adapterkabel von ACV (GTIN 4026724674835, MPN 194.10.63) ist eine Schnittstelle, um die ursprünglichen Lenkrad-Fernbedienfunktionen und die Antennenverbindung beim Austausch des Serienradios gegen ein Nachrüstradio zu erhalten. Das Kabel handhabt CAN-Bus-Kommunikation und bietet physische Adapterstecker für den originalen VW/Audi/Seat/Skoda 40-Pin Quadrat-Quadlock-Anschluss sowie Fakra-Antenne (Weibchen) zur Übergang zu DIN/ISO-Antenne oder Jack/ISO-Nachrüstanschluss.
- Funktion: Übersetzt und sendet Lenkradbedienkommandos über den Fahrzeug-CAN-Bus an das Nachrüstradio, liefert Antennenverbindung (Fakra) und speist relevante Steuersignale wie Zündung (+12V), Beleuchtung, Rückfahrsignal und Geschwindigkeitsignal nach Bedarf.
- Diagnostik: Integrierte LED-Anzeige: blau blinkend = CAN-Suche, konstant blau = CAN aktiv, rot = +12V Zündungsstrom aktiv.
- Kompatibilität: Entwickelt für eine breite Palette von Modellen der VW-Konzernmarken (Audi, Seat, Skoda, VW) und für eine Reihe OEM-Einheiten einschließlich 2-DIN-Einheiten, RNS/RCD-Serien, Bosch/RNS-E, Blaupunkt/Grundig/Matsushita u. v. m. Siehe die Fahrzeugliste im untenstehenden Abschnitt für nähere Modell- und Baujahrsangaben. Beachten Sie, dass bestimmte Varianten zusätzliche Adapter oder aktive Systemadapter für spezifische OEM-Soundsysteme benötigen.
Material und Aufbau
Das Kabel ist mit industriellen Steckern und Leitermaterialien für den Fahrzeug-Einsatz gefertigt: Quadlock/40-Pin Quadratstecker aus Kunststoff mit metallischen Kontakten für sichere mechanische und elektrische Verbindung, Fakra-Antennenstecker für RF-Signale, sowie standardisierte Jack/ISO/Key1/Key2 Adaptermöglichkeiten für Nachrüstgeräte. Die Materialwahl zielt auf elektrische Zuverlässigkeit, korrekte Signaleübertragung und mechanische Haltbarkeit ab, ohne unrealistische Garantieangaben.
Signal- und Stromübersicht
- Pink: +12V Zündung (Terminal 15) – max. 1,5 A
- Orange: +12V Beleuchtung (Terminal 58) – max. 0,1 A
- Weiß: +12V Rücklicht – max. 1,5 A
- Gelb/grün oder gelb/rot: Geschwindigkeitsignal
- Grau: keine Funktion / Information zur Pin-Belegung
- Spezifischer Hinweis: Pin 11/12 am 40-Pin Quadlock kann Fernsteuerung zum DynAudio OEM-Verstärker liefern (bei Messung zu prüfen)
Weitere Anschlussmöglichkeiten
Der ACV-Adapter kann mit mehreren Radioadaptern kombiniert werden, je nach Marke des Nachrüstradios: Alpine, Blaupunkt, Clarion, JVC, Kenwood, Pioneer, Sony u. Ä. Beispielsweise werden 3,5 mm-Klinkenadapter oder KEY1/KEY2/GND-Adapter (Artikel-Nr. 42arc107, 42arc000 u. a.) für spezifische Modelle verwendet. Für Pioneer AVH/DMH/SPH 2022-Versionen wird 42arc1072 in Verbindung mit dem LFB-Kabel empfohlen.
Kompatible Fahrzeugmodelle (ausgewählte Baujahre)
Das Produkt deckt zahlreiche Audi-, Seat-, Skoda- und Volkswagen-Modelle von frühen 2000er-Jahren bis Mitte der 2010er-Jahre ab. Beispiele: Audi A1/A3/A4/A5/A6/A8/TT/R8, Seat Alhambra/Altea/Leon/Mii, Skoda Fabia/Octavia/Superb/Yeti, und eine breite Palette von VW-Modellen inkl. Golf, Passat, Touran, T5/T6 Transporter, Touareg, Amarok u. a. Kontrollen Sie visuell, ob der originale Stecker des Fahrzeugs den gezeigten Adapterschlüsselsteckern entspricht, und bestätigen Sie Baujahr/Ausstattungsvariante vor der Installation.
Installation und Konfiguration (Kurz)
- Die Arbeiten sollten von Fachpersonal mit Kenntnis des Fahrzeugverkabelungsnetzes und CAN-Bus durchgeführt werden.
- Folgen Sie der Checkliste: Strom abschalten, OEM-Einheit demontieren, Kontinuität und Pin-Belegung prüfen, Radioverbinder gemäß Anleitung des Nachrüstradios anschließen, zuletzt Strom anschließen.
- Programmierung: Interface-DIP-Schalter einstellen und notwendige Softwarekonfiguration des Interfaces und des Nachrüstradios durchführen (siehe beiliegende Dokumentation).
- Eventuelle Änderungen in Kabelkonfiguration oder alternative Verbindungen können die Herstellergarantie beeinflussen und sollten nur von qualifiziertem Personal nach Prüfung der Herstelleranforderungen vorgenommen werden.
Wichtige Hinweise
Die Funktionalität kann je nach Exportmarkt, spezieller OEM-Konfiguration oder bestimmten Navigations-/Audio-Systemen variieren. Vergleichen Sie immer die physische Stiftform und überprüfen Sie den Typ des OEM-Radios im Fahrzeug vor Bestellung und Montage. Bei Unsicherheit empfiehlt sich eine Messung relevanter Pins für +12V und Fernsteuerungssignale.
ACV ADAP KABEL LFB INTERFACE VW, MPN 194.10.63 (GTIN 4026724674835) – Schnittstelle zur Erhaltung von Lenkradbedienung und Antennenfunktion bei der Nachrüstung des Fahrzeugradios.
