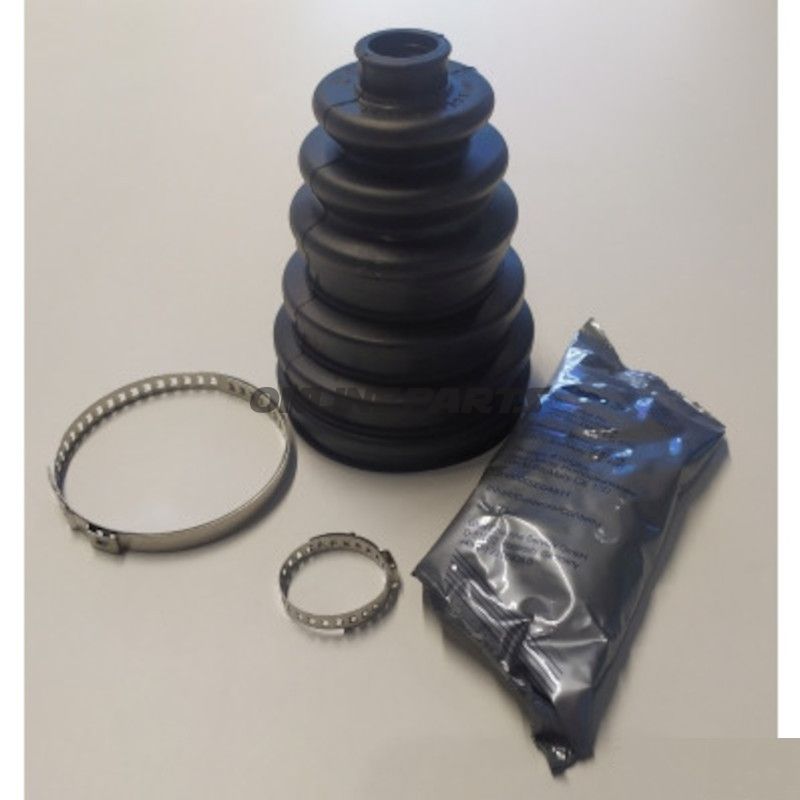

Achsgehäuse-Manschette in schwarzem Neopren für Antriebswelle (universell)
Produktübersicht: Diese Achsgehäuse-Manschette von JMP (MPN 469.11.86, GTIN 4019064140382) ist eine universelle Gummi-Balgabdeckung, die zur Abdeckung und zum Schutz des Achshaupts der Antriebswelle konzipiert ist. Sie schützt Lager, Zahnräder und Dichtungen vor Schmutz, Wasser und kleinen Partikeln, während sie gleichzeitig die notwendige axiale und radiale Bewegung ermöglicht.
Funktion und Anwendung:
- Wird am Ende der Antriebswelle montiert, um bewegliche Dichtungen vor Umwelteinflüssen zu schützen.
- Ausgelegt, um sowohl rotierenden als auch stoßartigen Belastungen bei normaler Fahrt standzuhalten.
- Universelle Ausführung macht sie geeignet für eine Reihe unterschiedlicher Wellen- und Gehäusigeometrien, bei denen Maße innerhalb der angegebenen Dimensionen liegen.
Material- und Konstruktionsdetails:
- Balgmaterial: Polychloropren (Neopren). Neopren wurde aufgrund seines Gleichgewichts aus Elastizität, Ölbeständigkeit sowie moderater Hitzebeständigkeit und guter Alterungs- und Wetterbeständigkeit gewählt.
- Oberflächenfinish: schwarzer Gummi mit glatter Außenseite zur Verringerung von Verschmutzung und leichter Reinigung.
- Neuware (nicht generalüberholt), was standardisierte Toleranzen und erwartete Lebensdauer gemäß den Eigenschaften des Materials bedeutet.
Maße und Kompatibilität:
- Innendurchmesser 1: 19 mm — typischer Innenverzug gegen den engen Wellenabschnitt.
- Innendurchmesser 2 (von): 60 mm — kleinstmöglicher nutzbarer Außenring.
- Innendurchmesser 2 (bis): 85 mm — größter nutzbarer Außenring, der einen Verstellungsspielraum beim Montieren um variierende Flansche oder Gehäuse ermöglicht.
- Höhe: 127 mm — Abstand von der Montagefläche bis zum äußeren Ende des Gürtels, wichtig für eine korrekte Abdeckung des Dichtungsbereichs.
Technische Vorteile und Auswahlüberlegungen:
- Neopren kombiniert Elastizität mit chemischer Beständigkeit gegenüber Ölen und Kraftstoffrückständen; die Kompatibilität sollte jedoch bei Spezialanwendungen gegen spezifische Chemikalien geprüft werden.
- Die universelle Abmessung (19 mm bis 60–85 mm) macht das Teil flexibel in der Anwendung, aber eine korrekte Messung von Welle und Flanschen ist notwendig, um Abdichtung und richtige Setzung ohne Überdehnung sicherzustellen.
- Montage erfordert in der Regel passende Spannebänder oder Klemmsysteme; sicherstellen, dass korrekte Klemmen verwendet werden und Drehmoment- bzw. Druckanforderungen eingehalten werden, um Verrutschen oder Beschädigung der Manschette zu verhindern.
- Für Anwendungen mit dauerhaft hoher Hitze, aggressiven Lösungsmitteln oder starkem Verschleiß sollte die Materialauswahl gemäß den Empfehlungen des Herstellers verifiziert werden.
Identifikation und Lieferanteninformationen: Das Produkt ist von JMP mit der MPN 469.11.86 und GTIN 4019064140382 gekennzeichnet, was eine Querverweisung der Komponente in Ersatzteil-Datenbanken und beim Einkauf ermöglicht. Die Originalbezeichnung auf Deutsch lautet "Achskopfmansch schwarz uni", was der dänischen Beschreibung der Achsgehäuse-Manschette in Schwarz entspricht.
Hinweise zur Montage und Wartung:
- Prüfen Sie die Innenmaße der Manschette gegen Wellen- und Flanschmaße vor der Montage, um Überdehnung oder zu viel Spiel zu vermeiden.
- Reinigen Sie Montageflächen von scharfen Kanten, alten Dichtungsmaterialien und Fremdkörpern vor dem Anbringen.
- Verwenden Sie passende Klemmen und vermeiden Sie Schraubwerkzeuge, die den Gummi beschädigen könnten; nach einer kurzen Betriebsdauer Klemmen nachziehen.
Modellbezeichnung: ACHSENKOPF-MANSCH SCHWARZ UNI INH 12X (JMP, MPN 469.11.86). GTIN: 4019064140382.
