Achse Für Drehscheibefür Steuerventil Ac 50-2

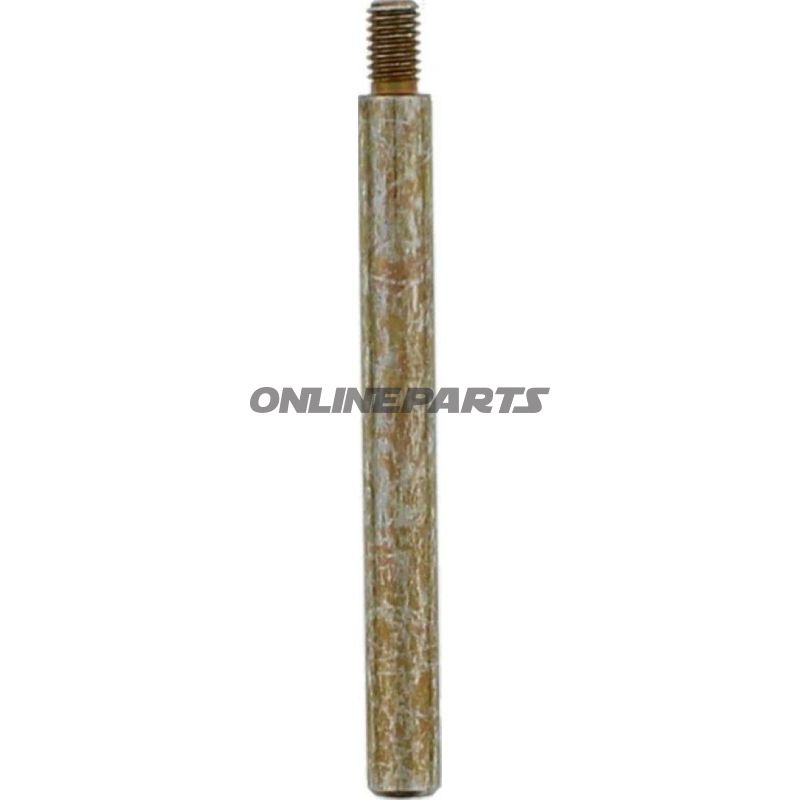

Wellenachse für Rotationsscheibe des Steuerventils AC 50-2 — Antriebswelle zum Drehgerät des Ventils

Diese Welle wird für die Rotationsscheibe im Steuerventil AC 50-2 von AC Hydraulic hergestellt und fungiert als mechanische Verbund- und Drehachse zwischen den Ventilelementen. Das Produkt ist original von AC Hydraulic (MPN: 652.05.05, GTIN: 42 005 00), was bedeutet, dass Abmessungen und Passform der Fabrikrüstung in den genannten Ventilen entsprechen.

Funktion

• Bewegt und positioniert die Rotationsscheibe im Steuerventil, sodass die Ölkanäle beim Betätigen korrekt geöffnet und geschlossen werden.
• Sichert eine präzise Drehung ohne Spiel, was entscheidend für eine wiederholbare und zuverlässige Ventilfunktion ist.
• Überträgt das Drehmoment von der Betätigungsmechanik auf die Scheibe.

Material und mechanische Eigenschaften

• Material: Stahl — gewählt für gute Festigkeit und Verschleißbeständigkeit bei zyklischer Belastung sowie Toleranz gegenüber Kontaktflächen in hydraulischen Ventilsystemen.
• Durchmesser: 8 mm — die Dimension ist wichtig für die Passung in gebohrten Lagern oder gebohrten Löchern im Ventilkörper und in der Rotationsscheibe.
• Länge: 85 mm — angepasst an die Konstruktion des AC 50-2-Ventils für korrekten Eingriff über den gesamten Bewegungsweg der Scheibe.
• Oberflächenfinish: Standard industrielle Ausführung für Achsen; bei Bedarf an Korrosionsschutz sollten entsprechende Oberflächenbehandlungen oder Schmiermittel gemäß Montageanweisung verwendet werden.

Kompatibilität und Anwendung

• Speziell für das Steuerventilmodell AC 50-2 von AC Hydraulics entwickelt. Die Verwendung des Originalteils (MPN 652.05.05) verringert das Risiko von falscher Passung oder unnötigem Spiel in der Ventilmechanik.
• Wird von Werkstätten und technischem Personal bei Reparaturen oder Wartungen von Proportional- und Richtungssteuerung-Ventilen dieses Typs verwendet.
• Beim Austausch wird empfohlen, Sitze, Scheibenflächen und ggf. Dichtungen zu prüfen, um nach der Montage eine vollständige Funktion sicherzustellen.

Technische Beratung zur Montage

• Die Kontaktflächen vor der Installation gründlich reinigen, um das Eindringen von Partikeln zu vermeiden, die zu punktuellem Verschleiß führen können.
• Verbauten Toleranzen im Ventilkörper und der Rotationsscheibe vor dem Zusammenbau prüfen. Die Welle muss frei drehen können, jedoch ohne merkbares Spiel.
• Bei der Montage geeignete Schmiermittel verwenden, falls der Ventillieferant dies empfiehlt; aggressive Chemikalien vermeiden, die Dichtungen beeinträchtigen könnten.
• Beim Austausch vor Ort: ursprüngliche Position und Orientierung der Scheibe/Achse dokumentieren, um eine korrekte Wiederzusammenführung sicherzustellen.

Diese Komponente ist ein originales Ersatzteil von AC Hydraulic, und die angegebenen Identifikationsnummern (MPN 652.05.05, GTIN 42 005 00) können verwendet werden, um sicherzustellen, dass die korrekte Variante für AC 50-2 Systeme bestellt wird.
