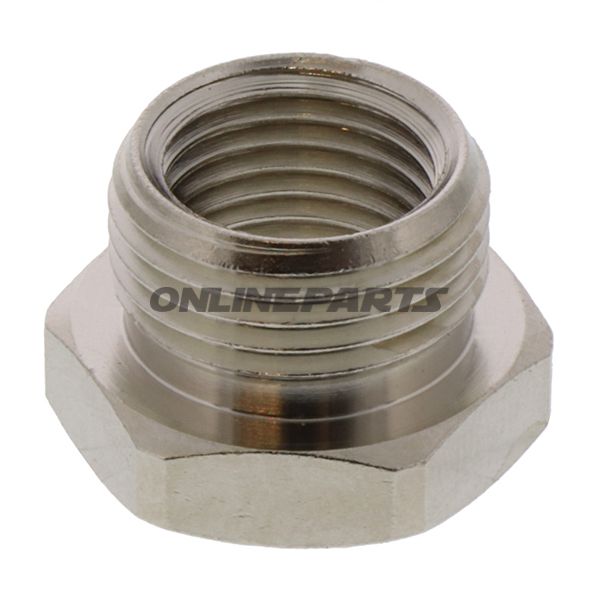

AC-Verbindung SD 20PHL — Luftanschluss 3/8" (Außengewinde) zu 1/4" (Innengewinde) für Achsstecker
Produktbeschreibung: Diese AC-Verbindung (Typ SD 20PHL) ist eine Schraubverbindung, die für den Druckluftanschluss am Achsstecker der AC SD 20/26-Einheiten ausgelegt ist. Die Verbindung hat ein Außengewinde von 3/8" und ein Innengewinde von 1/4", was sie geeignet macht für den Anschluss zwischen Standard-Druckluftschläuchen und dem Einlassport an Achsventilen oder Achssteckern.
- Funktion: Gewährleistet eine dichte mechanische Verbindung zwischen Druckluftversorgung und Achsstecker, sodass Luft in AC SD 20/26-Komponenten ohne Leckage oder unbeabsichtigtes Abkoppeln während des Betriebs geführt werden kann.
- Anwendung: Wird beim Anschließen von Druckluft an Achsstecker/Achsventile in Hydraulik- und Pneumatiksystemen verwendet, primär bei Service und Reparatur sowie beim Austausch defekter Fittings.
- Gewinde: Außengewinde 3/8" (typisch BSP/NPT je nach Variante) und Innengewinde 1/4". Überprüfen Sie den Gewindetyp in Ihrem System vor der Montage, um die Kompatibilität sicherzustellen.
Material und Eigenschaften: Die Verbindung besteht aus korrosionsbeständigem Metall (typisch Messing oder Stahl je nach Produktionscharge) und ist ausgelegt, die mechanischen Beanspruchungen und den Druck in standardmäßigen pneumatischen Systemen zu widerstehen. Die Materialauswahl sorgt für gute Verschleißfestigkeit und eine lange Lebensdauer bei korrekter Montage und Wartung. Die Oberflächenbehandlung kann Verchromung oder Verzinnung zur verbesserten Korrosionsbeständigkeit umfassen.
Kompatibilität und Identifikation: Das Produkt ist vorgesehen zur Verwendung mit dem AC SD 20/26 Achsstecker und entsprechendem Zubehör. Die originale Ersatzteilnummer wie in der deutschen Dokumentation angegeben lautet 02.506.00, und die Herstellernummer (MPN) ist 652.08.25. Die Marke ist AC Hydraulic, was bei der Suche nach passenden Ersatzteilen oder Dokumentationen relevant sein kann.
- MPN: 652.08.25
- Originalnr.: 02.506.00
- Marke: AC Hydraulic
- GTIN: nicht angegeben
Montage und Sicherheit: Montieren Sie die Verbindung mit geeigneter Dichtung (z. B. Dichtband oder passende Dichtung abhängig vom Gewindetyp) und ziehen Sie sie gemäß den aktuellen Herstellerangaben fest an. Vermeiden Sie eine Überanspannung, die Gewinde oder Dichtungen beschädigen könnte. Nach der Montage muss das System auf Undichtigkeiten bei niedrigem Druck geprüft werden, bevor der Betrieb mit vollem Druck aufgenommen wird.
Hinweise: Überprüfen Sie stets den Gewindetyp (BSP vs. NPT) und die Abmessungen in Ihrer vorhandenen Ausrüstung, um technische Kompatibilität sicherzustellen. Die Informationen stammen aus dem Produkttext zu AC SD 20PHL für die Luftzufuhr; GTIN ist in den gelieferten Daten nicht angegeben.
