Abzweigverbinder 4-Pol Jmppackung 1 Stück

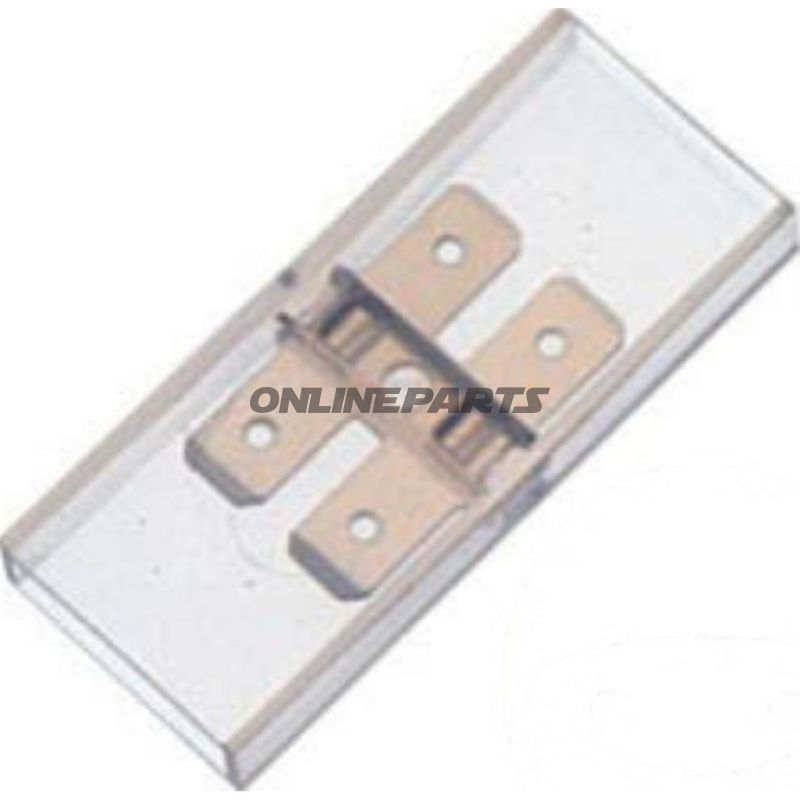

4-polige Abzweig-Verbindung (Piggyback) für 6,3 × 0,8 mm Stecker

Produktübersicht: Dies ist eine 4-polige, vollständig isolierte Abzweig-Verbindung von JMP (MPN: 158.06.51, GTIN: 4043981278477). Die Verbindung ist für die Verwendung mit 6,3 × 0,8 mm Flachsteckern vorgesehen und fungiert als Piggyback/Multi-Way-Connector, um eine einfache mechanische Verzweigung vorhandener Verbindungen ohne Löten zu ermöglichen.

Funktion und Anwendung:

• Der Abzweig-Verbindungsbaustein ermöglicht es, eine zusätzliche Leitung oder ein zusätzliches Gerät in eine bestehende 6,3 mm Steckverbindung einzuführen, indem er auf dem ursprünglichen männlichen oder weiblichen Stecker montiert wird (Piggyback-Funktion).
• Praktisch bei Reparaturen, Tests oder dem Aufbau zusätzlicher Stromkreise an Fahrzeugen, Maschinen oder Prüfständen, wo eine abnehmbare und wiederverwendbare mechanische Verbindung gewünscht wird.
• Da die Verbindung vollständig isoliert ist, wird das Risiko von Kurzschlüssen und unbeabsichtigtem Kontakt in engen Installationsräumen und Motoren-/Kofferraum-Bereichen reduziert.

Materialauswahl und technische Eigenschaften:

• Steckdimension: Geeignet für 6,3 mm Flachstecker (6,3 × 0,8 mm) — Standardgröße in vielen Motorrad- und Fahrzeugeinrichtungen.
• Anzahl der Pole: 4-polige Ausführung, ermöglicht parallele Verbindung von bis zu vier separaten Leitungen in derselben Einheit.
• Isolierung: Vollständig isolierte Ausführung, d. h. eine äußere Isolationshülle um den Kontaktbereich zum Schutz vor mechanischer Belastung und Kurzschluss.
• Löten: Nicht für Löten vorgesehen — Verbindung ist mechanisch und für Crimp-/Druckmontage in Kombination mit Standard-Flachsteckern konzipiert.
• Temperaturbeständigkeit: Angegeben mit −75 °C (die Angabe deutet auf Beständigkeit gegen niedrige Temperaturen hin; bei hohen Betriebstemperaturen sollten die Installationsbedingungen bezüglich der Anwendung geprüft werden).

Praktische Vorteile für Monteure und Techniker:

• Schnelle Integration in vorhandene Verkabelung ohne Schneiden oder Löten.
• Möglichkeit temporärer oder dauerhafter Erweiterungen von Schaltungen, bei denen Zugriff und Service erforderlich sind.
• Robuste Isolierung reduziert die Fehlerwahrscheinlichkeit in engen oder vibrationsgefährdeten Umgebungen, typischerweise bei Motorradinstallationen.

Kompatibilität und Anwendungs-Tipps:

• Verwendung mit Standard 6,3 × 0,8 mm Flachsteckern (männlich/weiblich je nach Konfiguration) und passende Crimp-Terminals auswählen, um eine korrekte mechanische und elektrische Verbindung sicherzustellen.
• Für korrektes Crimptool sorgen und die mechanische Befestigung nach der Montage überprüfen; das Löten der Abzweig-Verbindung ist zu vermeiden, da sie dafür nicht vorgesehen ist.
• Bei Anwendungen in Motorradprojekten sollte die Platzierung so gewählt werden, dass die Verbindung keiner dauerhaften Wasserinfiltration oder direkter Hitze durch Abgasanlagen ausgesetzt wird, bzw. zusätzlichen Schutz erhalten.

Identifikation: Marke: JMP. MPN: 158.06.51. GTIN: 4043981278477. Diese Informationen können bei der Bestellung von Komponenten oder bei der Suche in Ersatzteil-Datenbanken verwendet werden.

Hinweise: Die Konstruktion und Spezifikationen des Produkts sind als mechanische, isolierte Piggyback-Lösung vorgesehen. Informationen zur Verpackungsmenge sind nicht enthalten, um Missinterpretationen der Liefermenge zu vermeiden.

Technische Daten (Zusammenfassung):

• Typ: Piggyback / Multi-Way-Connector
• Geeignet für: 6,3 mm Flachstecker (6,3 × 0,8 mm)
• Lötverbindungen: Nein
• Isoliert: Ja
• Hitze-Schrumpfband: Nein
• Anzahl der Pole: 4
• Temperaturbeständigkeit: −75 °C (angegeben)
