Ableitungsklemme (Snap-Lock) für Leiter 0,5–1,0 mm² — JMP

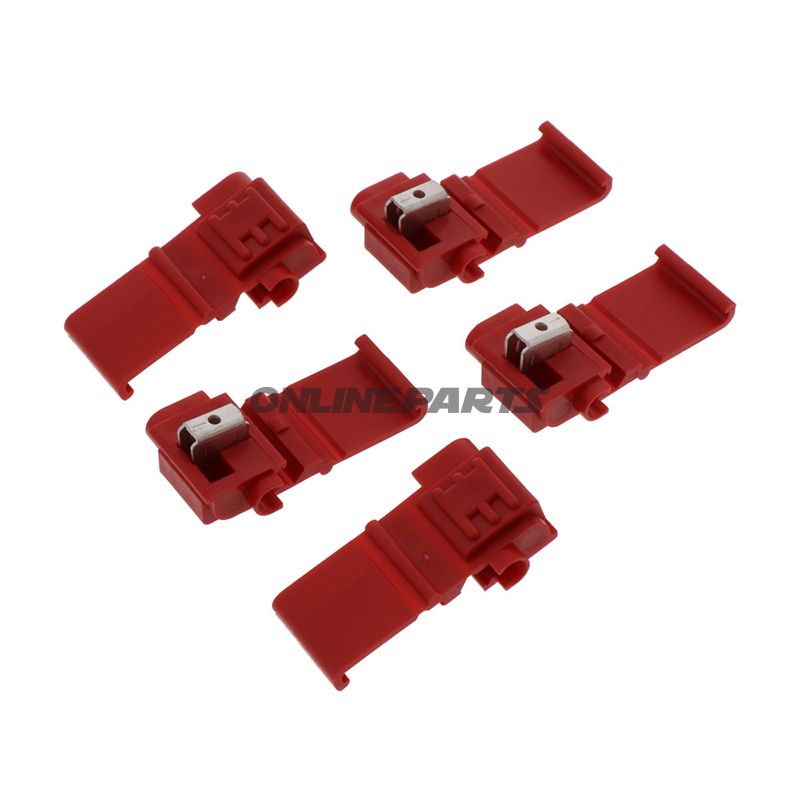

Diese Ableitungsklemme von JMP (GTIN: 4043981273595, MPN: 158.01.40) ist für eine schnelle und sichere Verzweigung eines Leiters ohne Löten vorgesehen. Das Produkt ist als Snap-Lock / Splice-Kontakt gebaut, der eine elektrische Verbindung zwischen einem Hauptleiter und einem Abzweigleiter mit einem Querschnitt von 0,5 bis 1,0 mm² ermöglicht. Die Verbindung ist isoliert und in roter Farbe geliefert, wodurch sie bei Service und Fehlersuche sichtbar ist.
Funktionell ist die Verbindung so ausgelegt, dass ein elektrischer Kontakt durch mechanisches Einpressen des Abzweigfadens in eine Kontaktklemme entsteht, so dass sowohl eine elektrische Verbindung als auch eine mechanische Fixierung ohne Lötgerät erreicht wird. Das Produkt erfordert, dass die Leiter korrekt in ihre jeweiligen Öffnungen eingeführt werden, wonach der Verriegelungsmechanismus aktiviert wird, um die Verbindung an Ort und Stelle zu halten.
- Typ: Splice-Kontakt / Snap-Lock (JMP)
- Für Leiter: 0,5–1,0 mm²
- Isoliert: Ja
- Schweißen/Löten: Nicht nötig
- Hitzebeständigkeit: Angabe bis -105 °C (gibt niedrige Temperaturbereiche an; vollständige Herstellerangaben zu maximaler Betriebs-/Nenn-Temperatur beachten)
- Farbe: Rot
- Verpackung: Wird als separates Einheitenpaket geliefert — beachten Sie, dass die Produktinformationen ursprünglich eine Packung mit 5 Stück erwähnen, der Kunde jedoch die Stückzahl beim Händler bestätigen sollte
Materialwahl und Eigenschaften: Der Kontakteil besteht aus einem leitfähigen Metall, geeignet für Niederspannungsverbindungen, mit einer plastischen isolierenden Ummantelung um die fertige Verbindung. Die Isolierung schützt vor Kurzschlüssen zu benachbarten Leitern und bietet einen gewissen mechanischen Schutz. Die Konstruktion ist einfach und robust genug für wiederholte Handhabung während des Service, jedoch nicht als permanente Lösung in vibrationsintensiven Umgebungen vorgesehen, ohne zusätzliche mechanische Unterstützung oder Schrumpfschlauch.
Anwendungsbereiche: Geeignet für elektrische Arbeiten an Motorrädern, kleinen Fahrzeugen, Elektronik- und Schalttafeln, bei denen schnelle Verzweigungen an Kabeln im angegebenen Querschnittsbereich erstellt werden müssen. Der Vorteil ist Geschwindigkeit und der Verzicht auf Löteinrichtungen; Nachteil ist, dass mechanische Belastung und aggressive chemische Einflüsse zusätzliche Fixierung oder Schutz erfordern können.
Montageanleitung (Kurzfassung): Sicherstellen, dass der Strom abgeschaltet ist. Falls nötig die äußere Ummantelung gemäß Herstellerangaben entfernen, damit die Leiter-Isolierung in den Kontaktbereich greift. Hauptleiter und Abzweigleiter in ihre jeweiligen Positionen einführen und die Verbindung durch Drücken/Einrasten verbinden, bis der Verriegelungsmechanismus einrastet. Elektrische Kontinuität und mechanische Festigkeit nach der Montage prüfen.
Technische Daten in Kurzform: Typ: Splice-Kontakt / Snap-Lock. Querschnitt: 0,5–1,0 mm². Isoliert: ja. Löten: nein. Hitzebeständigkeit: -105 °C. Marke: JMP. MPN: 158.01.40. GTIN: 4043981273595.
Hinweis: Für dauerhafte oder vibrationsgefährdete Installationen kann zusätzliche mechanische Steifigkeit oder Ummantelung erforderlich sein. Bei besonderen Temperatur- oder chemischen Anforderungen sollten die Angaben des Herstellers herangezogen werden.
