Abzweigverbinder 0.13-2.5

Abzweiganschluss 0,13–2,5 mm² — Stecker für Verzweigung mit Gel und Spritzschutz

Dieser Abzweiganschluss (MPN: 158.06.90, GTIN: 4026736437091) ist eine Sammelbezeichnung für Klemm- und Abzweigstecker, die für elektrische Leiterquerschnitte von 0,13 mm² bis 2,5 mm² vorgesehen sind. Das Produkt verwendet Schneide-Klemmtechnologie (Snap-Lock / Splice Connector) und ist darauf ausgelegt, schnelle, isolierte Verbindungen ohne Löten zu erzeugen.

Funktion

• Abzweigung: Ermöglicht die elektrische Verzweigung vorhandener Leitungen, indem eine zuverlässige Verbindung zwischen den Leitern hergestellt wird, ohne Abisolieren oder Löten.
• Schneide-Klemme-Prinzip: Die Metallklingen dringen in das Leitermaterial ein und establishing eine elektrische Verbindung durch mechanischen Druck, was die Installation schnell und reproduzierbar macht.
• Schutz gegen Feuchtigkeit und Spritzwasser: Innenliegende Gelfüllung schützt die Kontaktzone vor Feuchtigkeit und Korrosion und reduziert das Risiko schlechter Kontakte durch äußere Einflüsse.
• Isolierte Ausführung: Das Gehäuse ist isoliert, um Kurzschlüsse zu verhindern und eine sichere Handhabung in engen Räumen zu gewährleisten.

Inhalt und Kompatibilität

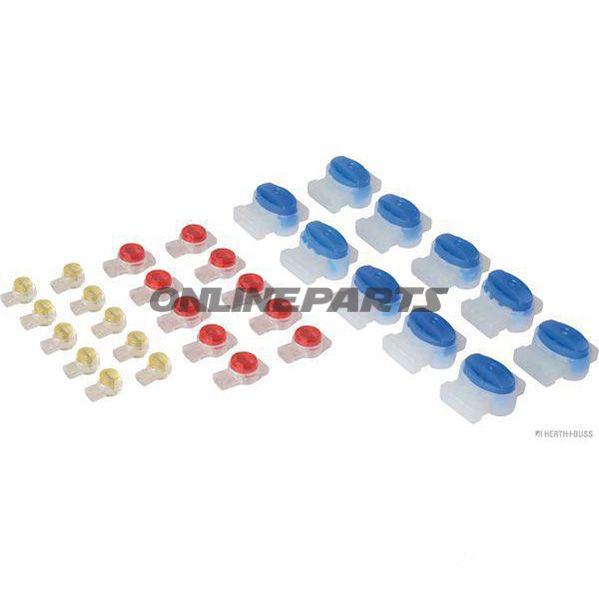

• Wird als Satz mit Varianten für gängige Querschnitte geliefert: 2-polig und 3-polig für 0,13–0,35 mm² sowie 3-polig für 0,5–2,5 mm².
• Geeignet für Kupferleiter in Standardisolation (flexibel und fest) im Bereich 0,13–2,5 mm².
• Nicht für dauerhafte Untertauchenutzung ohne zusätzliche Ummantelung vorgesehen; Gel- und Spritzschutz bieten Widerstand gegen Spritzwasser und Feuchtigkeit, nicht vollständiges Eintauchen.

Materialien und Eigenschaften

• Kontaktmaterial: Messingklingen — gewählt für gute elektrische Leitfähigkeit und mechanische Haltbarkeit ohne übertriebene Versprechen hinsichtlich Lebensdauer.
• Füllung: Nicht aushärtendes oder korrosionsschützendes Gel in der Kontaktzone, reduziert Oxidationsrisiko und verbessert Lebensdauer in feuchten Umgebungen.
• Gehäuse und Isolierung: Nicht leitendes Kunststoffmaterial mit ausreichender elektrischer Isolation für Anwendungen in normalen Fahrzeug- und Maschinenräumen; hitzebeständige Schrumpfschläuche sind nicht enthalten.
• Gesundheit und Umwelt: Das Produkt weist gemäß Testergebnissen keine dokumentierten SVHC-Stoffe ( Stoffe von besonders besorgniserregender Bedeutung) in der Materialzusammensetzung auf.

Technische Vorteile des Designs

• Schnelle Installation ohne Löten oder separates Abisolierwerkzeug — geeignet für Service und schnelle Reparaturen.
• Gel-Füllung kombiniert mit isoliertem Gehäuse verringert das Korrosionsrisiko in der Kontaktzone und erhöht die Zuverlässigkeit unter anspruchsvollen Umweltbedingungen.
• Schneide-Klemmtechnik sorgt für eine konsistente elektrische Verbindung bei korrekt angewendetem Drahtbereich.

Anwendungsbereiche

• Elektrische Reparaturen und Modifikationen an Motorrädern, Rollern und leichten Kraftfahrzeugen.
• Installations- und Wartungsaufgaben in der Industrie, bei denen schnelle, isolierte Abzweigungen gewünscht sind.
• Feldberichte, Ersatzteilarbeiten und Servicekästen, in denen kompakte, geschützte Stecker sinnvoll sind.

Technische Daten ( Kurz)

Typ: Splice Connector / Snap Lock. Leiterquerschnitt: 0,13 mm² bis 2,5 mm². Verlöten von Verbindungen: Nein. Isoliert: Ja. Wärmeschutz/Krympe: Nicht enthalten.

MPN 158.06.90 und GTIN 4026736437091 kennzeichnen die Artikelidentifikation des Produkts; wenden Sie sich an den Anbieter, um Dokumentationen zur Kompatibilität mit spezifischen Leiterarten oder Umweltanforderungen zu erhalten.
