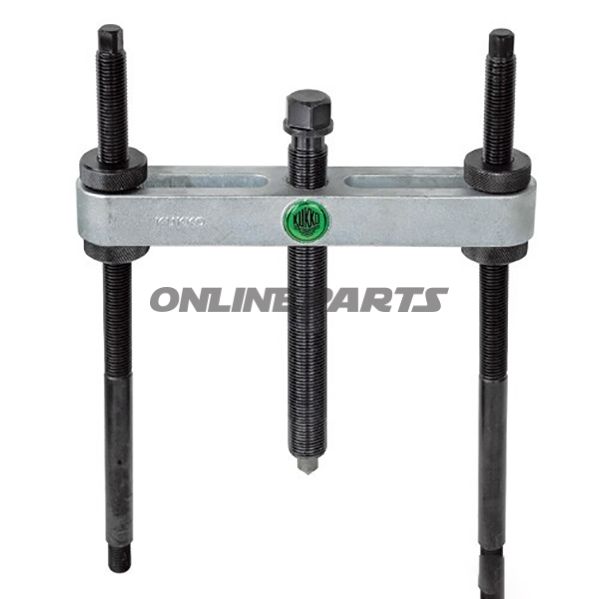

Innere Puller ( Bolzebreite 50–110 mm ) für Kugellager und innere Ringe
Produkt: KUKKO Abtrückwerkzeug zum inneren Ziehen
Modell (MPN): 646.00.07
GTIN: 4021176075599
Hersteller: Kukko
Dieses Werkzeug ist ein internes Abtriebwerkzeug, das zum Ziehen von Kugellagern, Rollenlagern, inneren Ringen und anderen Komponenten entwickelt wurde, die plan (flach) in Gehäusen oder auf Wellen sitzen. Der Abzieher wird in Kombination mit einer separaten Separator-/Trennvorrichtung (beispielsweise KUKKO Serie 17) verwendet, wobei die Zugbolzen in den Separator eingeschraubt werden, um Kräfte zu übertragen und ein sicheres Herausziehen zu ermöglichen – auch bei größerem Abstand zum Wellenende.
- Anwendung: Geeignet für Kfz-, Landwirtschafts- und Industriemechaniker zum Entfernen innerer Lagerteile.
- Funktion: Inneres Ziehen über Bolzen, die mit einem Sechskant (14 mm) gespannt werden. Die Kräfte werden durch den Separator (Serie 17) übertragen – der Abzieher allein ist nicht ausreichend.
- Kapazität: Bolzenabstand 50–110 mm; Bolzendurchdringung 150 mm; maximale Zugkraft ca. 3 Tonnen.
Material und Bauweise
Die Abzieher von Kukko werden aus gehärtetem Stahl hergestellt, der für mechanische Lasten ausgelegt ist. Die Konstruktion ist kompakt und präzisionsbearbeitet, um eine gleichmäßige Belastungsverteilung auf den Zugbolzen und eine zuverlässige Passung zum Separator zu gewährleisten. Der Sechskantkopf (14 mm) ist standardisiert für die Kompatibilität mit gängigen Drehmomentschlüsseln und Spitzenhebeln. Das Gewicht des Werkzeugs beträgt ca. 0,85 kg, was auf eine robuste Stahlausführung ohne unnötige Masse hinweist.
Technische Daten (Auszug)
- Typ: Innerer Abzieher (Internal Puller)
- Arbeitsbereich/Bolzenbreite: 50–110 mm
- Bolzendicke / Bolzendurchmesser: 150 mm
- Antrieb: Sechskant 14 mm
- Kapazität: ca. 3 T
- Gewicht: 0,85 kg
- Hersteller: Kukko
Kompatibilität und Verwendung
Der Abzieher ist für die Verwendung mit einem Separator von KUKKO vorgesehen (z. B. Baureihe/Serie 17). Beim Einsatz werden die Zugbolzen durch das Abzieherwerkzeug geführt und in den Separator eingeschraubt, der hinter dem zu ziehenden Bauteil platziert wird. Diese Bauweise ermöglicht das Ziehen bei größerem Abstand zum Wellenende als bei vielen Endabziehern. Prüfen Sie stets die Abmessungen des Separatoren und das Bolzengewind, um eine korrekte Montage sicherzustellen.
Sicherheit und Wartung
- Verwenden Sie das Werkzeug mit der passenden Drehmomentbegrenzung und prüfen Sie Bolzen und Gewinde vor dem Einsatz auf Beschädigungen.
- Vermeiden Sie stehende oder ungeschützte Belastung des Separatoren ohne korrekte Zentrierung.
- Reinigen und schmieren Sie ggf. bewegliche Teile nach dem Gebrauch leicht, um Korrosion zu verhindern und eine lange Lebensdauer zu sichern.
Produkteinformationen und technische Daten stammen von Kukko und sind unter GTIN 4021176075599 und Modellnummer 646.00.07 zur einfachen Identifikation bei Ersatzteilen und Werkzeugbeschreibungen angegeben.
