Abziehersatz 2-Arm mit SEITL ZWINGE

2‑armed Abtriebs­satz mit Seitenklemme für innere Lager und Nabenringe

Produkt: 2‑armed Abtriebs­satz von Kukko (Modell MPN 646.00.09, GTIN 4021176100536). Das Set kombiniert einen spezialisierten 2‑armigen Abzieher mit VAG‑Adapter für Hohlwellen und einen reversiblen 2‑armigen Separator (Serie „COBRA“) mit umkehrbaren Abdrückhaken und Seitenklemme.

Funktion und Anwendung

• Der Abzieher ist zum Entfernen von Innenringen an Radlagergehäusen und anderen Komponenten konzipiert, bei denen nur der Innenring auf der Welle sitzt – typisch bei VAG‑Fahrzeugachsen vorne (z. B. VW Golf IV mit genietetem ABS‑Rotor, Radnaben 1JO407613G).
• Der VAG‑Adapter (VAG V10.1) ermöglicht Planstütze und Befestigung an hohlen Achsen, sodass Zugkanten und Klemmfunktion greifen und den Innenring kontrolliert verformen können, was das Abziehen erleichtert und Achse oder umliegende Teile nicht beschädigt.
• Der „COBRA“‑Separator ist für Situationen vorgesehen, in denen herkömmliche Abzieher nicht verwendet werden können — für Radlager, Kugellager, Getriebezahnräder und ähnliche Bauteile mit schwer zugänglicher oder unregelmäßiger Abzieherfläche.

Aufbau und Materialwahl

• Die Hauptkomponenten bestehen aus gehärtetem Stahl, um dimensionale Stabilität unter hohen Beanspruchungen sicherzustellen. Die Materialwahl bietet Biege‑ und Verschleißfestigkeit bei wiederholtem Einsatz.
• Die Abziehhaken sind umkehrbar und mit Abtrennvorrichtungen sowie Mehrlochungen versehen, sodass der Griff des Hakens und die Spanntiefe an das abzuziehende Bauteil angepasst werden können.
• Die Seitenklemme ist so konstruiert, dass die Abziehhaken gegen das Bauteil gedrückt werden, bevor Kraft durch den Sechskantkopf übertragen wird, wodurch das Abrutschen und lokale Beschädigungen reduziert werden.

Technische Eigenschaften

• Antriebstyp: 22 mm Sechskant (Anziehen über 22 mm Schlüssel oder Drehmomentwerkzeug).
• Flügel- Greif-/Arbeitsbereich: bis zu 95 mm.
• Spanntiefe: ca. 170 mm (variabel je nach Montage und Verwendung der Mehrlochung in den Haken).
• Angabe der Kraftkapazität: bis ca. 5 t / 100 Nm (Angabe bezieht sich auf maximale Anwendbare Kraft bei korrekter Spanne).
• Gewicht: Die Abziehteile wiegen jeweils ca. 2,0 kg bzw. 2,6 kg je nach Bauteil (jeweils spezieller Abzieher und COBRA‑Separator).

Lieferumfang

• 2‑armiger Spezialabzieher für Innenringe mit VAG‑Adapter.
• 2‑armiger reversibler Separator „COBRA“ (Serie 210) mit umkehrbaren Abziehhaken und Seitenklemme.
• Notwendige Werkzeuge für Montage und Bedienung: Spindelschlüssel, Inbusschlüssel/T‑Griff zum Montage der Ferrule und Rohrspindeldüse.

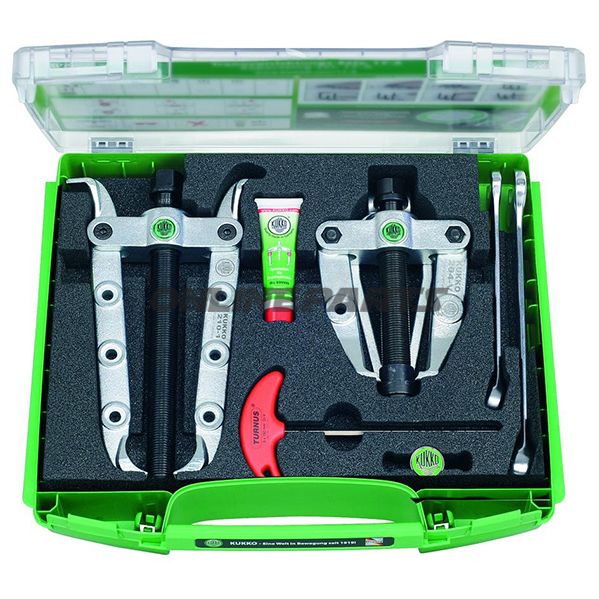

• Produkt vollständig als Set von Kukko (MPN 646.00.09, GTIN 4021176100536).

Praktische Vorteile und Anwenderhinweise

• Die plan unterstützende Adapterbasis und die kontrollierte Verformung des Innenrings ermöglichen das Entfernen festsitender Ringe ohne Erhitzen oder Ritzenarbeiten – relevant bei Service von Vorderwagen‑Naben auf VAG‑Plattformen.
• Umkehrbarkeit der Haken und die Mehrlochlösung erhöhen die Flexibilität bei unterschiedlichen Bauteilgeometrien und ermöglichen das Verschieben der Greifposition, ohne Ausrüstung wechseln zu müssen.
• Verwenden Sie einen passenden Drehmoment- oder Drehschlüssel mit 22 mm, um gleichmäßiges, kontrolliertes Ziehen sicherzustellen und Brüche an Schraubenteilen zu vermeiden. Prüfen Sie stets Zustand der Bauteile vor dem Einsatz und vermeiden Sie Überlastung von rostigen oder geschwächten Teilen.

Kompatibilität und Hersteller

Das Produkt wurde von Kukko entwickelt und eignet sich für den Einsatz an Fahrzeugen und Komponenten, bei denen das Abziehen von Innenlagern, Ring- bzw. Rotoren nötig ist. GTIN 4021176100536 und MPN 646.00.09 identifizieren das Set im Kukko‑Programm für Abzieher.
