Abzieher Zahnrad Jmp

Dreizack-Zahnrad- und Lagerabzieher zum Entfernen von Zahnrädern und Rillenkugellagern

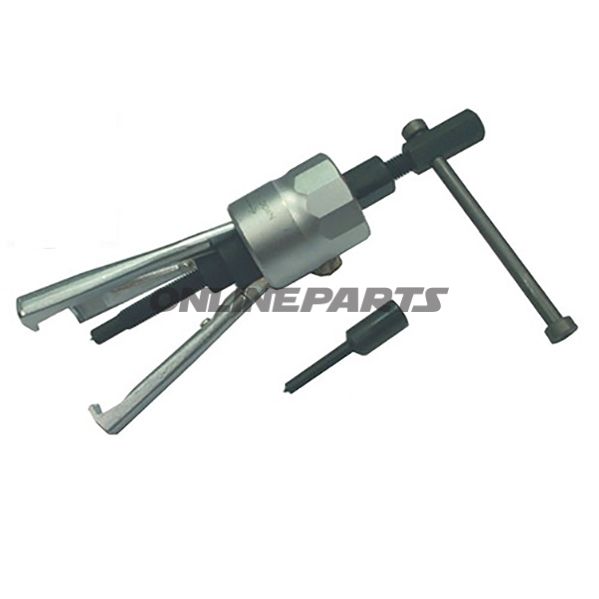

Produkt: Zahnradabzieher JMP (Marke: JMP)
MPN: 722.04.03
GTIN: 4043981023893

Dieser Dreiarmabzieher ist zum mechanischen Entfernen von Zahnrädern, Rotoren und Rillenkugellagern von Wellen und Innenringen konzipiert. Die Konstruktion des Werkzeugs ermöglicht ein gleichmäßiges Greifen an der Innenkante des Bauteils und die Ausübung zentrierter Zugkraft, wodurch das Risiko von Beschädigungen an Flanschen und Wellen beim Ausbau verringert wird.

• Funktion: Dreiarm-Design greift innen am Bauteil und verteilt die Zugkraft auf drei Punkte für eine stabile und zentrierte Abziehung.
• Spannbereich: 19,0–45,0 mm – anwendbar für eine Reihe ringförmiger Bauteile innerhalb dieses Bereichs.
• Höhe / Reichweite: 73,0 mm, geeignet für die meisten Zahnräder und kleinen Rotoren, bei denen die Krallen hinter das Bauteil greifen müssen.
• Zugkraft: Etwa 1 Tonne maximale Zugkraft, für manuelle Anwendung mit Sechskantwerkzeug oder Griff.
• Antriebsart: Sechskantaufnahme (Inbus/Sechskant) oder Griff für kontrolliertes Drehmoment.

Materialwahl und Eigenschaften
Backen und Körper sind aus gehärtetem Stahl gefertigt, um dem Druck der Krallen und Biegekräften beim Abziehen standzuhalten. Die Oberfläche ist üblicherweise behandelt/modifiziert für Korrosionsbeständigkeit und ein geschmeidigeres Zusammenspiel beweglicher Teile. Die Geometrie der Krallen ist so ausgelegt, dass sie eine gute Kontaktfläche bietet, ohne sich unnötig zu verjüngen, wodurch Punktbelastungen auf empfindlichen Laufbahnen reduziert werden.

Gebrauchsanweisung – kurze Hinweise

• Wählen Sie den korrekten Spannbereich (19–45 mm) und prüfen Sie, dass die Krallen korrekt hinter der Innenkante des Bauteils sitzen.
• Zentrieren Sie den Abzieher in Bezug auf die Welle, um schiefes Ziehen zu vermeiden.
• Wenden Sie ein geeignetes Drehmoment mit der Sechskantaufnahme oder einem Griff an und ziehen Sie gleichmäßig, vermeiden Sie plötzliche Schläge.
• Bei festsitzenden Teilen kann leichtes Erwärmen oder ein Eindringmittel verwendet werden, vermeiden Sie jedoch Überschlag auf Lager- und Wellenoberflächen.

Kompatibilität und Anwendungsbereiche
Geeignet für kleine bis mittelgroße Zahnräder, Rotoren und Rillenkugellager innerhalb des angegebenen Spannbereichs. Typische Anwendungen umfassen Wartung von Motorradgetrieben, Naben, kleinen Getrieben und ähnlichen Bauteilen, bei denen internes Abziehen erforderlich ist. Zielgruppe sind Techniker und Motorradbesitzer mit Kenntnissen in Demontagetechniken.

Technische Daten (Übersicht)

Hinweise
Produktangaben dienen der Einschätzung der Eignung für konkrete Wartungsaufgaben. Bei wiederholten oder schweren Abziehungen werden korrekte Arbeitstechnik und gegebenenfalls unterstützendes Werkzeug empfohlen, um Wellen und Lager zu schützen. Die Marke JMP und die Artikelnummer 722.04.03 können zur Suche nach Ersatzteilen oder technischen Unterlagen beim Anbieter verwendet werden.
