Abzieher Platte Satz Jmp

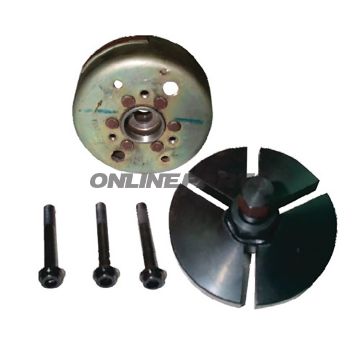

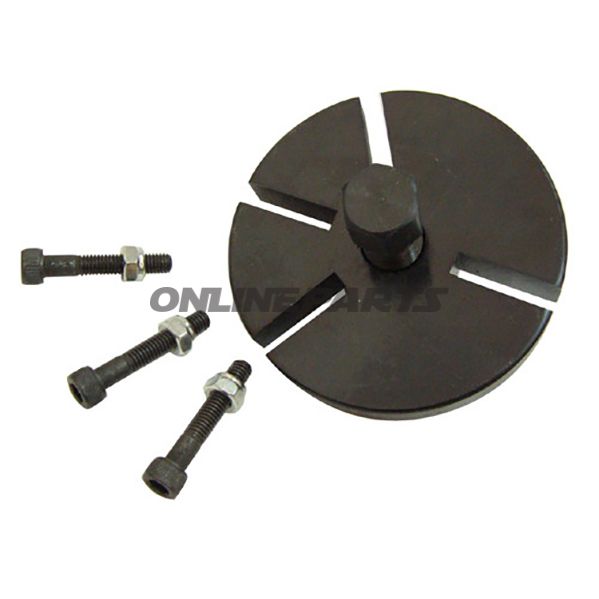

Innere Abtriebsplatte für Schwungrad und Generator, Durchmesser 90 mm

Diese Abtriebsplatte von JMP (GTIN 4043981036268, MPN 722.47.51) ist zum Entfernen von Rotoren und Schwungrädern konzipiert, wenn eine interne (innere) Abtraktion mit zentraler Schraubverbindung erforderlich ist. Das Produkt richtet sich an Mechaniker und Motorradbesitzer, die ein präzises, mechanisches Werkzeug für eine schonende Trennung von Komponenten an der Rotor-/Schwungradachse des Motors wünschen.

Funktion

• Die Abtriebsplatte wird als interner Puller verwendet: Die Platte wird nach innen gegen die innere Verbundfläche des Rotors gespannt, und die zentrale Schraube wird nach außen gezogen, um den Rotor/das Schwungrad von der Achse zu lösen.
• Drei verstellbare Schrauben (M6 x 1,0 x 40 mm) verteilen die Zugkraft gleichmäßig und reduzieren das Risiko einer schrägen Belastung oder Beschädigungen der inneren Flansche des Rotors.
• Die zentrale Schraube fungiert als Antriebs- und Betätigungspunkt und wird typischerweise mit einem Innen-Sechskantschlüssel (imbus) bedient, was guten Zugang und Kontrolle bei der Abtrennung ermöglicht.

Materialwahl und Eigenschaften

• Die Platte und die Schrauben sind aus wärmebehandeltem Stahl gefertigt, um Verwindung und Druckbelastung während der Abtrennung standzuhalten. Das Material ist gewählt, um dimensionale Stabilität und lange Haltbarkeit bei wiederholtem Gebrauch sicherzustellen.
• Die Gewinde sind M6 x 1,0 rechtsdrehend, was normale Kompatibilität mit Standard-Abtrückschraubenkonfigurationen an Motorrad-Rotoren bietet.
• Die Oberflächen sind typischerweise korrosionsgeschützt (z. B. phosphatiert oder lackiert), was das Festsetzen von Teilen nach Lagerung in Werkstattumgebungen verringert.

Technische Daten und Kompatibilität

• Typ: Innerer Abzug/Abtrækker (internal puller).
• Gewinde: M6 x 1,0 Rechtsgewinde.
• Antriebsart: Sechskant (imbus) für Zentralbolzen.
• Durchmesser der Platte: 90 mm – diese Abmessung gibt den äußeren Radius der Abtriebsplatte an und bestimmt, welche Rotoren sie je nach Innenflansch-Geometrie aufnehmen kann.
• Anwendung: Hauptsächlich für Rotoren/Schwungräder an Motorrädern und ähnlichen Kleingeräteeinsätzen.
• Hersteller: JMP (MPN 722.47.51, GTIN 4043981036268).

Anwendungstipps und Einschränkungen

• Messen Sie den Innenflanschabstand und das Lochmuster des Rotors vor dem Einsatz, um sicherzustellen, dass der 90 mm Plattenradius und drei M6-Befestigungspunkte korrekt verwendet werden können.
• Verwenden Sie eine geeignete Zentrierungsmethode beim Montage der Platte, um exzentrische Zugkräfte zu vermeiden, die Keil- oder Zapfverbindungen beschädigen könnten.
• Verwenden Sie den korrekt dimensionierten Innensechskantschlüssel für den Zentralbolzen und vermeiden Sie übermäßiges Drehmoment; verwenden Sie ggf. eine Drehmomentsteuerung oder ein Stoßwerkzeug mit Vorsicht bei fest sitzenden Rotoren.
• Die Platte ist für inneres Abziehen vorgesehen; sie kann Außenzugstempel bei Rotor-Geometrien, die äußeren Griff erfordern, nicht ersetzen.

Weitere Informationen

JMPs Abtriebsplatte wird unter der Herstellermarke JMP geliefert und mit der MPN 722.47.51 sowie GTIN 4043981036268 identifiziert. Die technische Konstruktion – drei verstellbare M6-Schrauben und eine zentrale M6-Abzugs-Schraube – macht das Werkzeug geeignet für präzises, inneres Abziehen von Rotoren bis zum angegebenen Plattendurchmesser. Für die Verwendung an bestimmten Motorradmodellen wird empfohlen, vor der Arbeit die Maße des Rotors und die Schraubenlage zu überprüfen.
