Abzieher Platte Jmp

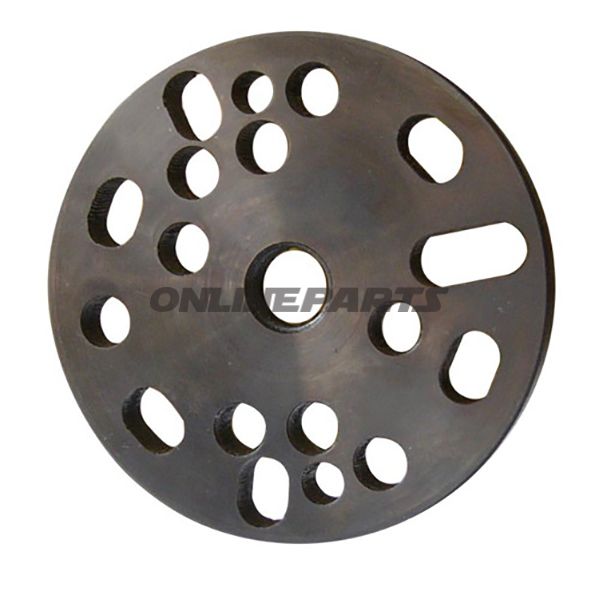

Abtriebsplatte für Schwungrad/Generator – JMP für Harley Big Twin (Rotor Ø188 mm)

Produkübersicht: Diese Abtriebsplatte von JMP (MPN: 722.47.69, GTIN: 4043981036275) ist dafür konzipiert, Rotoren/Schwungräder bei Harley Big-Twin-Modellen mit einem Rotorendurchmesser von 188 mm zu lösen und zu ziehen. Die Platte fungiert als Schnittstelle zwischen dem Abzieher-Zentralbolzen und der flachen Oberfläche des Rotors und sorgt für gleichmäßige Kraftverteilung beim Demontagevorgang.

• Typ: Abtriebsplatte für Rotor/Schwungrad
• Kompatibilität: Harley Big-Twin-Modelle mit Rotor Ø188 mm
• Plattendurchmesser: 95 mm
• Zentralbolzen: Mitgelieferter oder verwendeter Zentralbolzen mit 100 mm Länge (der Bolzen trägt die Zugkraft durch die Platte)
• Hersteller: JMP (MPN 722.47.69)

Funktion und Anwendung

Die Abtriebsplatte verteilt die axiale Zugkraft des Zentralbolzens gleichmäßig auf die flache Rotoroberfläche während der Demontage. Sie schützt die Kante und die Oberfläche des Rotors vor Punktbelastung und Verformung, die durch direkten Kontakt zwischen Bolzen und Rotor entstehen können. Die Platte wird in Kombination mit einem geeigneten Abzieher oder Zentralbolzen verwendet, wobei der Platten-Durchmesser von 95 mm mit der Kontaktfläche des Rotors bei den angegebenen Harley-Modellen übereinstimmt.

Material und Eigenschaften

Die Platte besteht aus einem Fertigungsmaterial, das für mechanische Belastung bei Demontagearbeiten geeignet ist (JMP spezifiziert robusten Stahl/Konstruktion für die Bewältigung von Abzieherbelastungen). Die Steifheit des Materials und die Oberflächenverschleißfestigkeit stellen sicher, dass sich die Platte bei normalem Gebrauch nicht verformt und dass die Kontaktfläche plan bleibt, damit die Zugkraft kontrolliert übertragen wird. Oberfläche und Toleranzen sind für Werkstattgebrauch angepasst, bei dem wiederholtes Montieren und Demontieren vorkommt.

Technische Vorteile

• Gleiche Kraftverteilung reduziert das Risiko von Beschädigungen der Rotoroberfläche.
• 95 mm Durchmesser passt zur spezifischen Rotorgröße, was den Bedarf an selbstgebauten Zwischenstücken reduziert.
• Zentralbolzen von 100 mm bietet ausreichende Reichweite für Standard-Abzieher-Einrichtungen an den genannten Modellen.
• Robuste Materialauswahl und industrielle Fertigung von JMP sichern wiederholte Nutzung im Werkstattumfeld.

Kompatibilität und Montagehinweise

Die Platte ist auf Rotoren mit 188 mm Außen-Ø ausgelegt und wird typischerweise bei Harley Big Twin verwendet. Vor der Demontage sicherstellen, dass die Rotoroberfläche sauber und frei von losen Komponenten ist und dass der Zentralbolzen korrekt im Rotorwelle zentriert ist. Verwenden Sie geeignetes Drehmomentwerkzeug und folgen Sie den Anweisungen des Motorherstellers bezüglich Demontage von Schwungrädern/Generatoren. Diese Platte ist ein Werkzeugkomponent und ersetzt keine modell-spezifischen Abzieheradapter, falls ein bestimmter Motor spezielle Anpassungen erfordert.

Identifikation

Das Produkt ist von JMP gekennzeichnet und anhand der MPN 722.47.69 und GTIN 4043981036275 eindeutig identifizierbar. Diese Nummern dienen bei Bestellungen der eindeutigen Identifikation und stellen sicher, dass die korrekte Platte für Rotor Ø188 mm gewählt wird.

Hinweis

Achten Sie darauf, das richtige Abzieherwerkzeug zu verwenden und Sicherheitsverfahren beim Arbeiten an rotierenden Teilen einzuhalten. Wenn der Rotoraufbau von Standardspezifikationen abweicht oder spezielle Befestigungen hat, sollte die Kompatibilität vor der Anwendung geprüft werden.
