Abzieher 3Arm Spannweite 90 Mmschnellverst Schmale Hake

3-armiger Zug, 90 mm Spannweite – schmale S-Haken für enge Räume

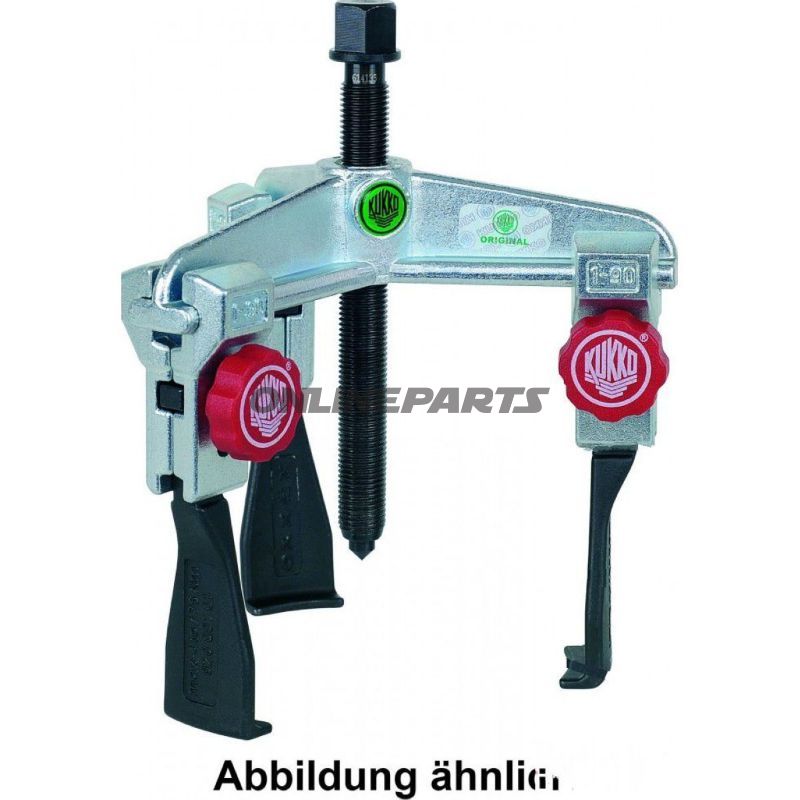

Produkt: 3-armiger Zug mit schmalen S-Haken von Kukko (MPN: 646.00.25, GTIN: 4021176756894). Entwickelt für externes und internes Ziehen von Zahnrädern, Lagern, Zahnrädern und Synchronisationsteilen in begrenzten Räumen.

Funktion und Anwendung

• Drei Arme verteilen die Last gleichmäßig und bieten einen sicheren und zentrierten Griff am Werkstück.
• Die schmalen, schlanken S-förmigen Haken eignen sich für enge, schwer zugängliche Stellen, an die herkömmliche Haken nicht gelangen.
• Die Haken können umgedreht werden, sodass der Zug auch als äußerer und innerer Zug verwendet werden kann.
• Geeignet zum Entfernen asymmetrischer Werkstücke dank zentraler Spannkraft und selbsthemmender Mechanik.
• Parallele Hakenausrichtungen werden in jeder Einstellung beibehalten, auch bei voller Belastung, was das Risiko einer ungleichmäßigen Belastung des Werkstücks reduziert.

Bedienung und Technologien

• QUICK‑ADJUST: Hand-Rillen am Querträger ermöglichen es, die Haken stufenlos schnell zu lösen, zu verschieben und zu befestigen, ohne Schlüssel verwenden zu müssen.
• GLIDE & FIX: Optimierte Geometrie zwischen Querträger und Gleitschutz gewährleistet leichte Bewegungen bei der Einstellung und festen Fixierung unter Zug.
• SELFLOCK: Festklemmen der Verriegelung verriegelt die Haken zentral, sodass sie am Werkstück greifen und verhindern, dass Haken während der Arbeit gleiten oder sich bewegen.
• Spindelköpfe mit Nabe verhindern ein Weggleiten des Schlüssels während des Zugprozesses.
• Der Querträger hat ein sechseckiges Profil, sodass bei Bedarf ein Gegenhalt-Schlüssel verwendet werden kann.

Materialien und Konstruktion

Die Zugarme und Haken sind auf Stärke und präzise Passung ausgelegt, um sicheren Halt und schonenden Kontakt mit dem Werkstück zu gewährleisten. Oberflächen und Geometrien sind darauf ausgelegt, den Druck auf die großen Kontaktflächen zu verteilen und das Werkstück ohne unnötige Punktbelastungen zu entfernen. Spindel und Querträger verfügen über Profile, die Gegenhalt ermöglichen und eine korrekte Kraftübertragung bei der Anwendung von Moment ermöglichen.

Technische Daten

• Spannweite (aktiver Arbeitsbereich): 90 mm
• SpannTiefe: 100 mm
• Außendruckbereich: 70–140 mm
• Sechskant (Antrieb): 13 mm
• Leistung: max. 3 Tonnen / 40 Nm
• Gewicht: ca. 1,10 kg

Kompatibilität und typische Anwendungen

• Ausgelegt für Arbeiten mit Kupplungen, Lagern, Zahnrädern, Zahnrädern, Stützringen und Rotationen, insbesondere in Motorradwerkstätten und anderen mechanischen Umgebungen mit begrenztem Platz.
• Kann sowohl als interner als auch externer Zug verwendet werden, indem die Haken umgedreht werden; zusätzliche Achsverlängerungen (optional) können angepasst werden, falls eine größere Klemdiefe erforderlich ist.

Lieferant und Identifikation

Das Produkt wird von Kukko geliefert und ist mit der Herstellernummer (MPN) 646.00.25 und GTIN 4021176756894 gekennzeichnet. Kukko wird in den technischen Daten als Hersteller angegeben und steht hinter der patentierten Funktionalität wie QUICK‑ADJUST, GLIDE & FIX und SELFLOCK.

Hinweis: Das Abziehwerkzeug ist ein Werkstattwerkzeug, das für Fachkräfte und Personen mit Erfahrung in mechanischem Ab- und Aufbau bestimmt ist. Stellen Sie eine ordnungsgemäße Befestigung sicher und verwenden Sie das passende Drehmoment, um Beschädigungen des Werkstücks oder Werkzeugs zu vermeiden.
