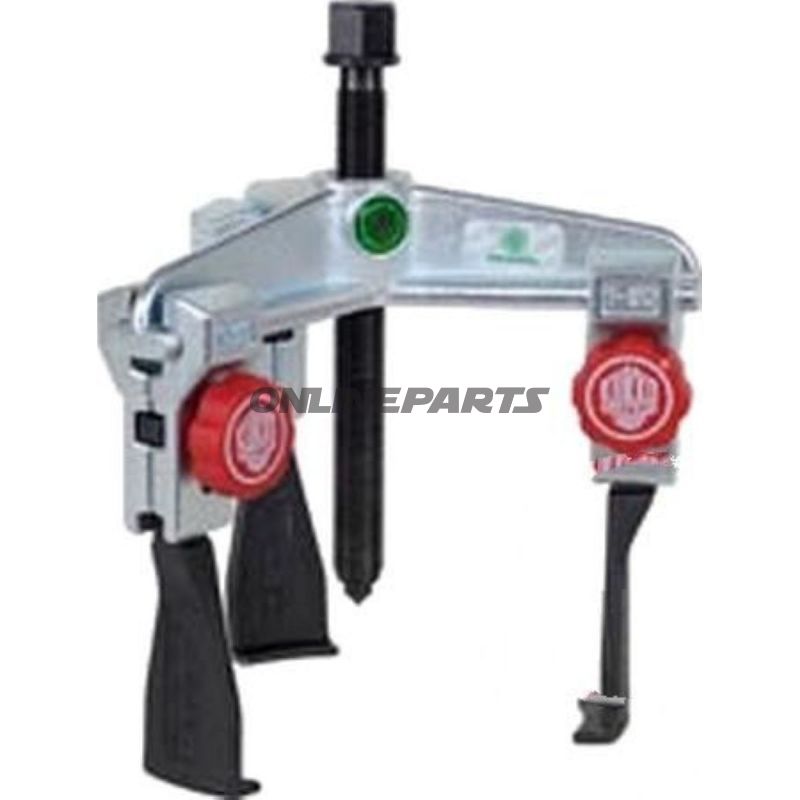

3-armige Zugkappe (extern/intern) mit Schnelljustierung – schmale S-Haken, Spannweite 130 mm

Produktübersicht: Dieser 3-armige Zug von Kukko (MPN: 646.00.27, GTIN: 4021176756979) wurde entwickelt, um Zahnräder, Lager, Kupplungsteile und andere zusammengesetzte Bauteile zu lösen, bei denen der Platz knapp ist. Die Konstruktion erlaubt sowohl externes als auch internes Ziehen durch Umdrehen der schmalen S-förmigen Haken, und sie kombiniert manuelle Schnelljustierungen mit einem Verriegelungsmechanismus zur zentrierten Festhaltung.

Funktion und Anwendung:

• Drei Arme verteilen die Belastung gleichmäßig um das Bauteil herum und verringern das Risiko einer schiefen Belastung beim Ziehen.
• S-förmige, schmale Haken ermöglichen den Zugang in enge Zwischenräume und um asymmetrische Bauteile herum.
• Kann je nach Orientierung der Haken als externes oder internes Zugwerkzeug verwendet werden.
• GLIDE & FIX-Geometrie sorgt für eine leichte, stufenlose Bewegung der Haken am Querträger und gleichzeitig festen Sitz unter Zug.
• QUICK-ADJUST-Handrad ermöglicht schnelle Lösung, Verschiebung und Festhalten der Haken ohne Werkzeug bei normaler Justierung.
• SELFLOCK-Funktion: Wird die Feststellschraube gedreht, spannt sich der Haken zentriert und greift das Bauteil fest an, was ein unbeabsichtigtes Gleiten verhindert.

Material und mechanische Eigenschaften:

• Querträger und Zughaken aus gehärtetem Stahl mit werkstattgeeigneter Oberflächenbehandlung, ausgelegt auf große Kontaktflächen und dadurch schonende Demontage von Komponenten.
• Spindelstangen haben ein Sechskantprofil (13 mm), sodass ein Momentenschlüssel oder Halte-Schlüssel bei Bedarf verwendet werden kann. Die Spindelköpfe verfügen über eine Kragenkante, die das Abrutschen des Schlüssels während der Arbeit reduziert.
• Der mechanische Aufbau fokussiert sich auf Verschleißfestigkeit und präzise Positionierung statt unnötiges Leichtgewicht, geeignet für professionelle Werkstätten und Arbeiten an Motorrädern oder Motoren.

Technische Daten und Kapazität:

• Spannweite (betriebliche Reichweite): 130 mm (angegeben als Spannweite/„Wing“)
• Außen-Spannweite: 70–180 mm
• Spannentiefe: 100 mm
• Sechskant: 13 mm
• Leistung: max. 3 Tonnen / 40 Nm
• Gewicht: ca. 1,20 kg

Kompatibilität und typische Anwendungsbereiche:

• Geeignet zum Entfernen von Kupplungsplatten, Lagern, freifräsenden Zahnrädern, Rotore und ähnlichen Bauteilen an Motorrädern und kleineren Maschinen.
• Entworfen für Einsatzfälle mit eingeschränktem Zugang, bei denen schmale Haken und die Möglichkeit zum Umdrehen der Haken nötig sind.
• Option zum Nachkauf von Achs-/Schaftverlängerungen, um die Arbeitstiefe bei Bedarf zu erhöhen (wahlweise Zubehör; prüfen Sie das Sortiment des Herstellers).

Praktische Notizen für den Mechaniker:

• Verwenden Sie das Sechskantprofil (13 mm) für Halten oder Drehmoment bei festsitzenden Bauteilen; der Kragen an den Spindelköpfen hilft, ein Abrutschen des Schlüssels zu verhindern.
• Sorgen Sie für eine gleichmäßige zentrierte Positionierung vor dem endgültigen Zug und aktivieren Sie SELFLOCK, um ein schiefes Bertragen zu vermeiden.
• Prüfen Sie, ob die Kontaktflächen des Bauteils intakt sind; die breiten Kontaktflächen des Zuges sind so ausgelegt, dass sie Punktbelastungen reduzieren und Bauteile beim Entfernen schonen.

Hersteller und Identifikation: Das Produkt wird von Kukko geliefert und identifiziert durch die Herstellernummer (MPN) 646.00.27 und GTIN 4021176756979. Kukko ist bekannt für Ziehwerkzeuge für Präzisionsarbeiten, und dieses Modell bezieht Funktionalität aus ihrer Serie 30 + S-Ausführung.

Hinweis: Die angegebenen Kapazitäten sind maximale Werte des Herstellers. Bewerten Sie stets die Arbeitsbedingungen (korrekte Positionierung, Bauteilfestigkeit und eventuelle Vorbearbeitungen) vor der Anwendung.
