Abzieher 2Arm Spannweite 120Mmschnellverst Schmale Hake

Zweihändig Freilauf (extern/ intern) mit 120 mm Spannweite für enge Bereiche

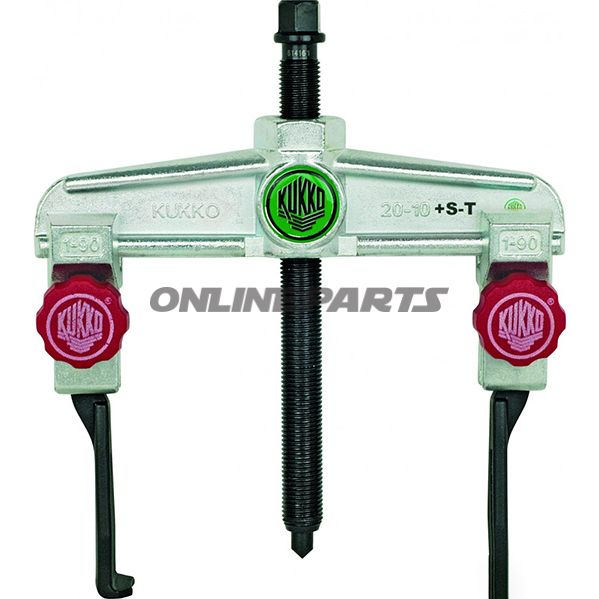

Produkt: Kukko zweiseitig greifer, Typ 20 + S‑T. Das Modell ist mit der Hersteller-Artikelnummer MPN 646.00.11 und GTIN 4021176321368 angegeben.

Funktion

• Die Hauptfunktion des Freilaufs ist das kontrollierte Entfernen von Übertragungsgängen, Lagern, Zahnrädern, Zahnradscheiben und synchronisierten Bauteilen in engen oder schwer zugänglichen Räumen, z. B. Gusskavitäten.
• Kann sowohl als externer als auch interner Freilauf verwendet werden, indem die Zugpfosten umgedreht werden.
• Die Zweihandkonstruktion ermöglicht platzsparende Arbeiten und sichere parallele Haken in jeder Arbeitsposition, auch unter Volllast.
• Gewählt so konstruiert, dass das abgezogene Werkstück nur auf den tragenden Flächen der Freilaufhaken belastet wird, wodurch das Risiko von Beschädigungen des Werkstücks reduziert wird.

Wichtige Design- und Funktionsdetails

• Schmale S‑T Freilaufhaken: extrem flache Profilierung für den Zugang zu engen Bereichen.
• Schnelleinstellung in trapezförmiger Form: ermöglicht lösen, Verschieben und Festhalten der Freilaufhaken stufenlos ohne Schraubenschlüssel über den Handstellenteil.
• GLIDE & FIX: optimierte Geometrie zwischen Querträger und Gleitschuh für leichte Bewegungen und feste Fixierung der Haken am Querträger.
• QUICK‑ADJUST: Handstellenteil ermöglicht schnelle Verriegelung und Verschiebung der Haken ohne Werkzeug.
• SELFLOCK: durch Drehen der Spanne dreht sich der Haken zentriert und spannt sich um das Werkstück, was ein versehentliches Bewegen oder Abgleiten verhindert.
• Die sechskantige Profilführung des Querträgers ermöglicht es, den Querträger bei Bedarf mit einem Schraubenschlüssel festzuhalten.
• Die Spindelköpfe weisen eine Lauffläse auf, die das Abrutschen des Schraubenschlüssels während des Freilaufs reduziert.
• Optionale Wellenverlängerungen können verwendet werden, um die Spanntiefe an die Anwendung anzupassen.

Materialien und Eigenschaften

• Die Konstruktion besteht aus gehärteten und präzisionsbearbeiteten Metallteilen, ausgelegt für Werkstattgebrauch. Die Materialauswahl fokussiert sich auf Verschleißfestigkeit und Formstabilität unter den angegebenen Belastungen.
• Spindel und Querträger sind mit Oberflächenbehandlung gegen Korrosion versehen und gewährleisten eine gleichmäßige Bewegung zwischen Gleitschichten.
• Sechskantprofil und Kragen sind maschinell bearbeitet für eine genaue Passung bei Gegenhalt und Werkzeugswartung.

Technische Daten und Kompatibilität

• Spannweite (Betriebsbereich): 120 mm (als Standard angegeben). Außendspannbereich: 70–180 mm.
• Schnitttiefe / Spanntiefe: 100 mm.
• Sechskant (Antrieb): 13 mm.
• Leistung/Kapazität: max. 2,5 t / 35 Nm empfohlene Drehmomentausgleich zur Spindelenspannung.
• Gewicht: ca. 1,20 kg.
• Anwendungsbereiche: geeignet für Lager, vorderes Zahnrad, Rotoren und andere axiale Komponenten, sowohl als interner als auch externer Freilauf.

Praktische Anwendung in der Werkstatt

• Die schnelle, schlüsselose Justierung spart Zeit bei wiederkehrenden Aufgaben, insbesondere in enge Montagepositionen.
• SELFLOCK-Funktion und der Kragen an den Spindelköpfen erhöhen die Sicherheit beim Freilauf und verringern den Bedarf an konstantem Gegenhalt.
• Die kompakte Zweihandkonstruktion ist praktisch bei Arbeiten an Motoren und Getrieben, wo der Platz begrenzt ist.

Hersteller und Identifikation

Das Produkt wird von Kukko geliefert und ist mit MPN 646.00.11 sowie GTIN 4021176321368 identifiziert. Diese Codes können verwendet werden, um Kompatibilität und Ersatzteilinformationen im Einkaufs- oder Kukko-Dokumentationssystem zu prüfen.

Technische Daten (Tabellenauszug)
