Abstuetzvorrichtung

Unterstützungsvorrichtung für Hinterachsfedern – Halterung der Unterseite während der Federenspannung

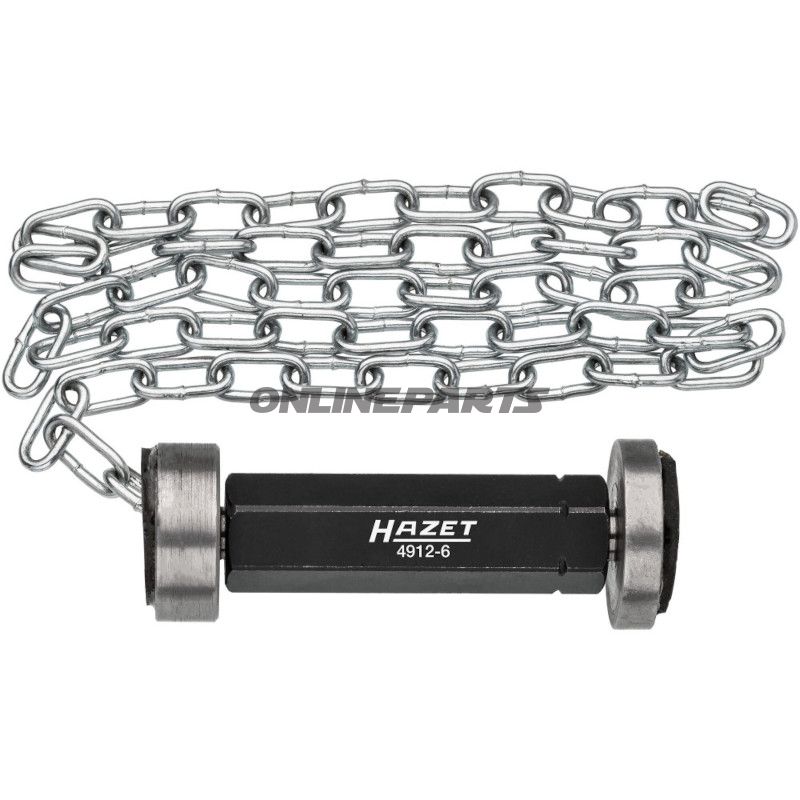

Produkt: Unterstützungsvorrichtung von Hazet (MPN: 617.20.28, GTIN: 4000896238835). Hergestellt in Deutschland für den Einsatz in Verbindung mit Innenfederklemmern, z. B. Sätze 4904/6.

Diese Unterlegungs- bzw. Stützeinrichtung ist so konzipiert, dass verhindert wird, dass die Unterseite des Fahrzeugs während des Spannens oder Freigebens der Hinterachsfeder ungewollt angehoben wird. Sie ist besonders nützlich bei Fahrzeugen mit Mehrlenker-/Mehrlenkerachsen, bei denen Bewegungen der Fahrwerkskomponente während der Federarbeiten Zugangsschwierigkeiten verursachen oder Sicherheitsrisiken erzeugen können.

• Funktion: Halte Karosserie/Unterboden in Bezug auf die Hinterachse während der Federkompression und der Federabnahme fest, sodass die relative Position von Feder und Achse beibehalten wird.
• Sicherheit: Eine sichtbare Kette dient als Erinnerung, das Werkzeug nach Abschluss der Arbeiten oder der Fahrt wieder zu entfernen.
• Kompatibilität: Universell einsetzbar für die meisten Fahrzeuge, besonders nützlich bei Fahrzeugen mit Mehrlenker-Hinteraufhängung. Zur Verwendung zusammen mit universellen Innenfederklemmen (z. B. Satz 4904/6).

Materialien und Konstruktionsdetails

• Spannbereich: 80–127 mm, deckt ein breites Einsatzspektrum bei Hinterachsen und unterschiedlicher Aufbauweise der Aufhängung ab.
• Drucksatz-Durchmesser: 30 mm. Der Drucksatz ist so dimensioniert, dass die Kraft verteile wird, ohne übermäßige lokale Verformung.
• Kettengliederlänge: 750 mm. Die Kette dient sowohl als Befestigung als auch als sichtbare Erinnerung während der Arbeiten.
• Schutzpolster/Druckpunkte: Montierte Schutzteile schützen Karosserie- und Aufhängungskomponenten vor direktem Metall-auf-Mreßkontakt und verringern das Risiko von Kratzern oder Verformungen.
• Herstellung: Hergestellt in Deutschland, was Kontrolle über den Produktionsprozess und die Materialauswahl signalisiert. Die Materialien sind ausgewählt, um notwendige Festigkeit und Haltbarkeit für den Werkstattgebrauch zu bieten, ohne übertriebene Aussagen zur Lebensdauer.

Anwendung und Arbeitsweise

Montieren Sie die Unterstützungsvorrichtung zwischen Unterboden und Hinterachse/Aufhängung und stellen Sie die Spannweite auf die notwendige Länge ein, bevor die Feder komprimiert wird. Der 30-mm-Drucksatz verteilt die Belastung, während die Schutzpolster die Kontaktflächen des Fahrzeugs schützen. Die Kette wird sichtbar platziert, damit der Techniker erinnert wird, das Werkzeug vor weiteren Arbeiten zu entfernen. Nach dem Entfernen oder Installieren der Feder wird die Unterstützungsvorrichtung in umgekehrter Reihenfolge entfernt.

Praktische Vorteile

• Verringert das Risiko, dass die Unterseite des Fahrzeugs unbeabsichtigt nach oben gezogen wird, was die Federarbeiten kontrollierter und sicherer macht.
• Erleichtert das Demontieren der Hinterachsfeder, indem die Aufhängung stabilisiert wird.
• Schutzpolster verringern Lack- und Karosserienschäden an Kontaktpunkten.
• Universell einsetzbar und kompatibel mit standardmäßigen Innenfederklemmern, geeignet für professionelle Werkstätten.

Hinweis: Das Produkt wird als einzelnes Einheit geliefert und nicht in Gebindemengen für Großhandelsverpackungen. MPN 617.20.28 und GTIN 4000896238835 können zur Überprüfung der Kompatibilität und Beschaffung verwendet werden.
