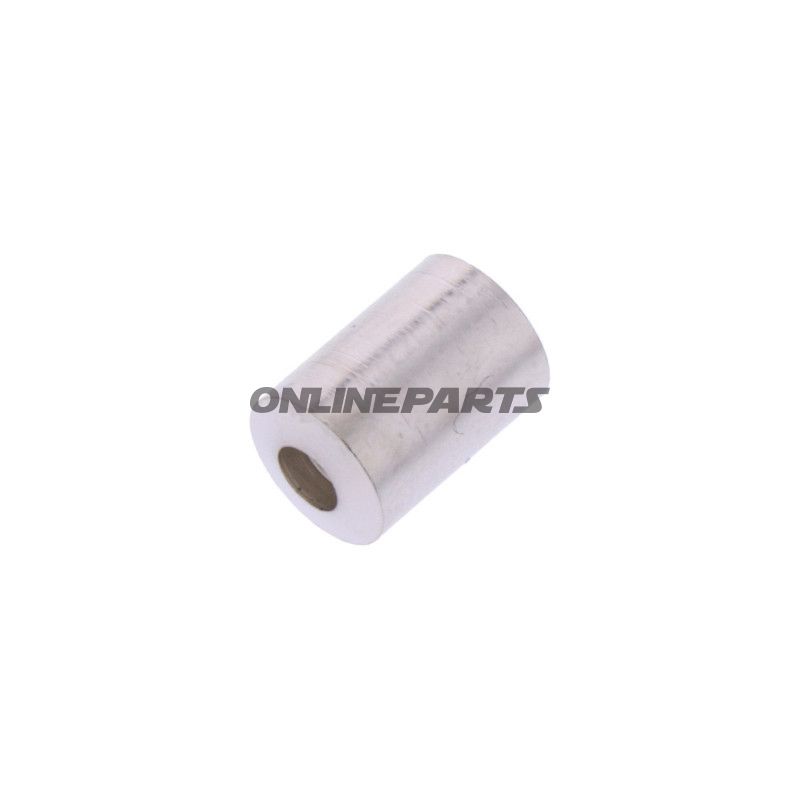

Produkt: Abschlusshülse für Bowden-Kabel mit Bohrungsdurchmesser 3,0 mm von JMP (MPN: 731.07.55, GTIN: 4043981405781). Diese Hülse wird als Kabelende/Endrohr an mechanischen Steuerkabeln sowie Gas- und Kupplungszügen verwendet, wenn eine präzise Passung in eine 3,0 mm Bohrung erforderlich ist.
Funktion: Die Hülse dient als Abschluss der Kabelende und sorgt für eine stabile mechanische Verankerung im Kabelgehäuse oder an Befestigungen. Sie verteilt Zugkräfte vom Kabel über eine kleinere Fläche, reduziert Verschleiß an der Kabelöse und bietet einen schlagfesten Abschluss, der sich mit Crimp- oder Presswerkzeug einfach montieren lässt. Typische Einsatzzwecke sind Anschluss an Kabelführungen, Befestigungen am Fahrzeugblech oder Lenker sowie die Reparatur verschlissener Kabelenden.
Material und Eigenschaften:
- Material: Üblicherweise aus Metall (häufig Messing oder vernickelter Stahl) für gute formstabile Eigenschaften und Korrosionsbeständigkeit.
- Oberfläche: Oberflächenbehandlung zur Reduzierung von Korrosion und für gleichmäßiges Einführen in Befestigungen.
- Maßhaltigkeit: Innen- und Außendurchmesser sind kontrolliert, um eine wiederholbare Passung in 3,0 mm Bohrungen zu gewährleisten.
Technische Maße:
- Bohrungsdurchmesser: 3,0 mm
- Innendurchmesser: 5,5 mm
- Außendurchmesser: 6,3 mm
- Länge: 9,0 mm
Montagehinweise:
- Kürzen Sie Außenhülle und Litze auf passende Länge, führen Sie das Kabel in die Hülse ein und verpressen Sie mit geeignetem Crimp- oder Presswerkzeug.
- Stellen Sie sicher, dass die Bohrung oder das Befestigungsloch 3,0 mm Durchmesser hat, damit die Hülse korrekt sitzt.
- Anwendung bei Reparaturen von Gas- und Kupplungszügen, Feststellbremszügen und anderen mechanischen Steuerkabeln, wo standardisierte Kabelenden benötigt werden.
Kompatibilität: Die Hülse ist für standardisierte Bowden-Kabel und Befestigungen vorgesehen, die eine 3,0 mm Bohrung und die angegebenen Innen-/Außendurchmesser erfordern. JMP gibt die genannten Maße für MPN 731.07.55 an; prüfen Sie vor der Montage die Maße an der vorhandenen Komponente.
Qualität und Nachverfolgbarkeit: Produktkennzeichnung durch JMP mit MPN 731.07.55 und GTIN 4043981405781 ermöglicht Auffinden technischer Daten und Ersatzteilinformationen bei Service oder Nachbestellung.
Hinweis: Diese Beschreibung nennt technische Spezifikationen und Maße. Angaben zur Verpackungsgröße oder Stückzahl sind nicht Bestandteil dieser Beschreibung; für Liefermengen entnehmen Sie bitte die Angaben des Lieferanten.
