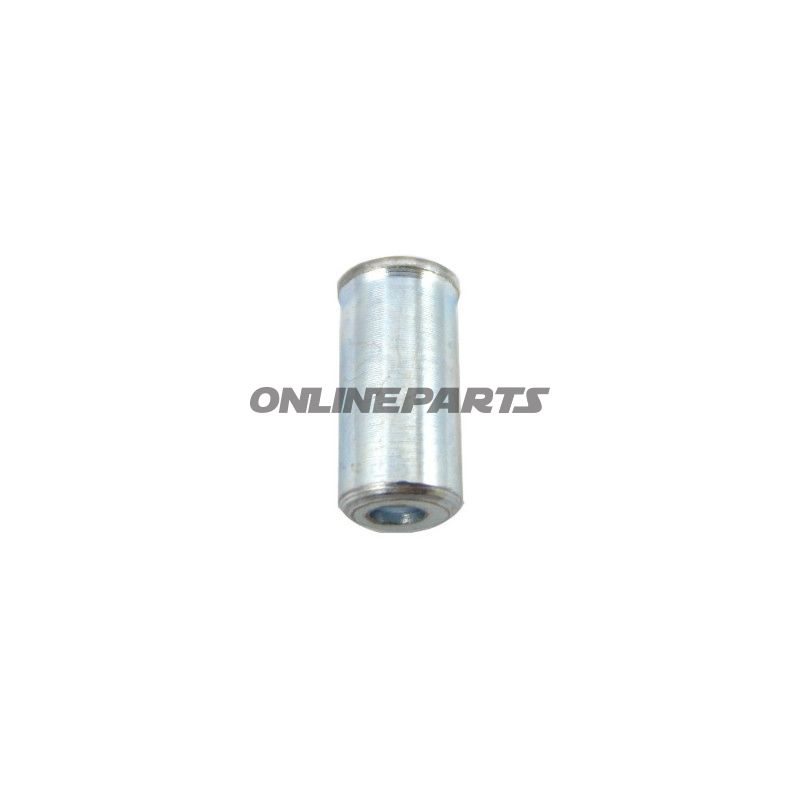

Abschlusskragen für Bowdenkabel, 2,5 mm Bohrung — Länge 12 mm
Dieses Abschlussgehäuse von JMP (GTIN: 4043981395693, MPN: 731.06.73) ist zum Abschluss von Bowdenkabeln und ähnlichen Stahlschlauchkonstruktionen konzipiert, bei denen das Kabelende versiegelt und formstabil für die Montage in Griffen, Hülsen oder Justiermechanismen gemacht werden soll. Das Produkt richtet sich an Mechaniker und Motorradfahrer, die Kabelverläufe bearbeiten und eine passgenaue Passform sowie eine gleichmäßige Optik benötigen.
Funktion
- Der Hülse umschließt das Kabelende und verhindert, dass ausgefranste Drahtenden sich unter Last ausbreiten.
- Sichert eine feste Kontaktfläche beim Einschieben in Kabeljustierungen, Griffe oder Hülsen.
- Macht den Abschluss handhabbarer bei Montage und Wartung, insbesondere bei wiederholter Demontage.
Material und Eigenschaften
Die Produktbeschreibung nennt eine standardmetallische Abschlusshülse (JMP-Qualität). Hüllen für diesen Einsatz sind typischerweise kaltgewalzte oder gegossene Metallrohre mit ausreichender Duktilität, um sich um das Kabelende herum zu quetschen oder zu löten, ohne zu reißen. Die konkrete MPN 731.06.73 von JMP deutet auf industrielle Toleranzen hin, geeignet für den Motorfahrzeuggebrauch, bei dem Dimensionsstabilität und Korrosionsbeständigkeit wesentliche Faktoren sind. Prüfen Sie die Oberflächenbehandlung (z. B. Verzinkung oder rostfreies Material), falls ein Einsatz in feuchten oder salzhaltigen Umgebungen erwartet wird.
Technische Abmessungen
- Bohr-/Lochdurchmesser: 2,5 mm — das Gehäuse ist für Kabel oder Montagerpunkte mit 2,5 mm Durchlass vorgesehen.
- Innendurchmesser: 4,9 mm — entsprechend dem Kabeldurchmesser, den das Gehäuse umschließt.
- Außendurchmesser: 5,7 mm — relevant beim Einpassen in Hülsen oder Löcher.
- Länge: 12,0 mm — bietet ausreichend Eindringtiefe für eine zuverlässige Quetschung oder Lötung.
Technische Daten| GTIN | 4043981395693 |
| MPN | 731.06.73 |
| Brand | JMP |
| Bohr-/Hulldurchmesser | 2,5 mm |
| Innendurchmesser | 4,9 mm |
| Außendurchmesser | 5,7 mm |
| Länge | 12,0 mm |
Kompatibilität und Anwendung
- Geeignet für Standard-Bowdenkabel und Drahtenden mit gleichem Durchmesser.
- Verwendet bei der Montage von Gas- und Kupplungskabeln, Bremsanlagen an älteren Motorrädern sowie allgemeinem Kabelverlauf, bei dem eine mechanische Abschlusslösung erforderlich ist.
- Überprüfen Sie stets die Maße am konkreten Kabel und Montagepunkt — Innendurchmesser von 4,9 mm gibt das empfohlene Kabelprofil an.
Montage- und Wartungstipps
- Klemmen: Verwenden Sie geeignete Zangen oder Spezialwerkzeug, um eine gleichmäßige Verformung zu erzielen, ohne das Kabel zu beschädigen.
- Löten: Falls Löten verwendet wird, achten Sie auf Wärmespreading und mögliche Beschädigung der Kabelisolierung oder der verzinkten Oberfläche.
- Inspektion: Nach der Montage wird die Hülsterfassung und eventuelle Korrosion in regelmäßigen Wartungsintervallen überprüft.
Insgesamt bietet dieses JMP-Hülster (GTIN 4043981395693, MPN 731.06.73) eine dimensionsgenaue Lösung zur Abschluss von Bowdenkabeln, wobei 2,5 mm Bohrung, 4,9 mm Innendurchmesser und 12 mm Länge die entscheidenden Spezifikationen sind. Für spezielle Umweltanforderungen oder Materialalternativen wird empfohlen, die Produktdaten des Herstellers oder den technischen Support zu konsultieren.
