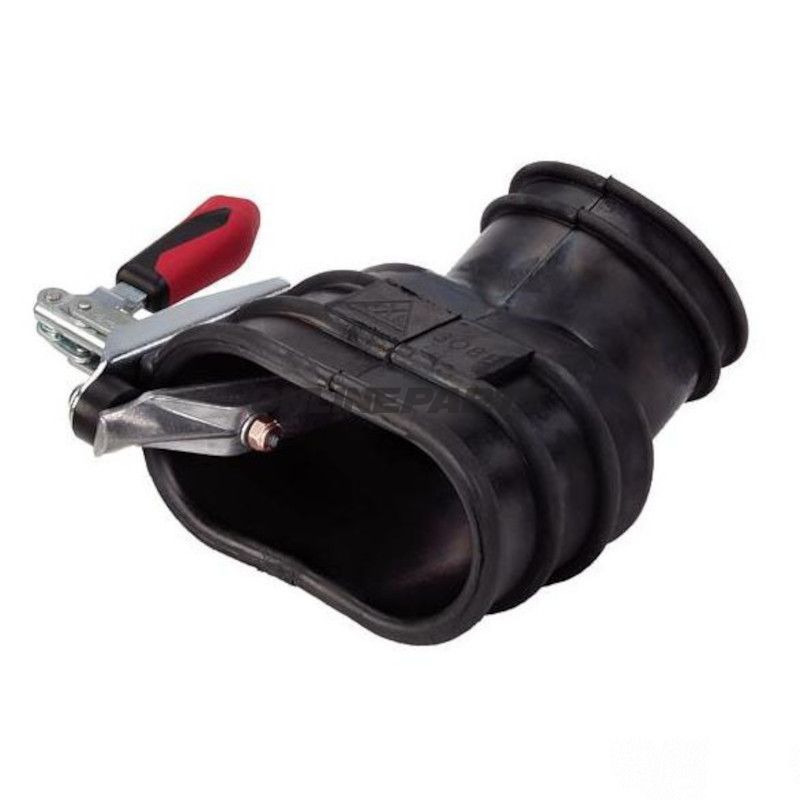

Abgasspitze Typ 3191 NW 125 — ovaler Adapter für Abgasanlagen 70–150 mm
Produktübersicht: EXA Typ 3191 ist eine universelle Abgasspitze mit ovalem Sauganschluss und integriertem Spannwerkzeug, ausgelegt zum Sichern der Verbindung zwischen Schläuchen und doppelten Abgasanlagen. Sie fungiert als Übergangsstück zwischen einem 125 mm Schlauchanschluss (NW 125) und ovalem Öffnungsprofil von 150 x 70 mm und verfügt über einen eingebauten Siebschutz zur Abscheidung größerer Partikel.
- Marke: EXA — bekannt für Werkstattwerkzeug für Abgas- und Abgasanlagenarbeiten.
- MPN: 676.02.92
- GTIN: Nicht angegeben
Funktion und Anwendung
Der Spitztunnel wird hauptsächlich zum Anschluss von Mess- oder Absauglangen an die Abgassysteme von Fahrzeugen verwendet. Die ovale Saugöffnung bietet größeren Kontaktfläche zur Doppelrohr-Abgasanlage, und der abgeflachte Trichter (Typ 3088) ist um 60° versetzt, um eine leichtere Handhabung bei Montage in engen Räumen zu ermöglichen. Die integrierte Klemmenfunktion (montiertes Spannwerkzeug) ermöglicht ein schnelles Festziehen des Spitzstutzes ohne zusätzliches Werkzeug, was den Arbeitsablauf in der Werkstatt vereinfacht.
Materialauswahl und technische Eigenschaften
- Material: Neopren — ein flexibles, temperaturbeständiges synthetisches Gummimaterial, geeignet für Kontakt mit heißen Abgasströmen und gängigen Chemikalien in Werkstattumgebungen.
- Temperaturbereich: bis maximal +150 °C — geeignet für kurzzeitigen Kontakt mit Abgasen und Arbeitsbedingungen bei Service und Messungen.
- Ansaugöffnung (BxH): 150 x 70 mm — ovales Profil für Doppelrohr-Abgassysteme.
- Anschluss: NW / Ø 125 mm — standardisierter Schlauchanschluss für Absaug- und Messsysteme.
- Mit Sieb: integrierter Partikelstopp reduziert das Risiko, größere Verunreinigungen in das Schlauchsystem zu ziehen.
Kompatibilität und praktische Eigenschaften
Entworfen als universelles Übergangsstück für Fahrzeuge mit Doppelrohr-Abgasanlage in Durchmessern von 70–150 mm. Die ovale Form und das um 60° versetzte Trichtritt erleichtern die Anpassung an verschiedene Rohrlagen und Geometrien. Der montierte Klemmring (äußerlich montiert) macht die Komponente geeignet für schnelle Mess- und Absaugaufgaben ohne zusätzliches Spannwerkzeug.
Hinweise für den Benutzer
- Verwenden Sie immer korrekt dimensionierte Schläuche und prüfen Sie, ob die Neoprenkomponente vor dem Gebrauch unbeschädigt ist.
- Die Temperaturgrenze von +150 °C ist eine Obergrenze — bei längerer Exposition bei hohen Temperaturen ist auf Materialalterung und Elastizitätsverlust zu achten.
- Dieses Produkt wird als einzelne Einheit geliefert; Verpackungs- oder Kassenangaben des Lieferanten sollten nicht als Stückzahl interpretiert werden.
EXA Typ 3191 (MPN 676.02.92) ist damit ein praktisches Werkstattwerkzeug für Mechaniker und Techniker, die Diagnostik, Messung und Absaugung von Abgasen durchführen, bei dem eine flexible, ovale Übergangslösung und integriertes Sieb wünschenswert sind.
