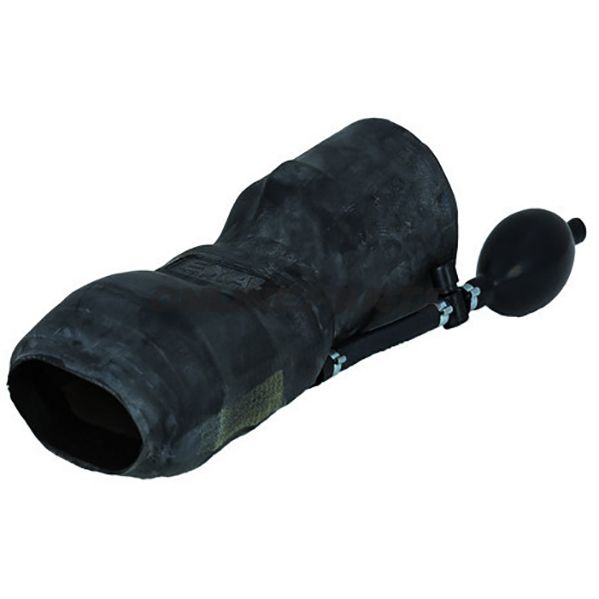

Pneumatischer Absaugstutzen NW 100 (Typ 3860) für ovale Abgasrohrenden
Produkt: Pneumatischer Absaugstutzen, Typ 3860, vorgesehen für die Montage in ovalen Abgasrohren mit Anschluss für Schlauch NW 100. Hersteller: EXA. Fabrikationsnummer (MPN): 676.00.12.
Dieser pneumatische Absaugstutzen ist entwickelt, um das Abgasende im Inneren mittels eines luftgefüllten Gummielements zu schließen oder abzudichten. Der Stutzen wird mit integrierter Handpumpe und Ablassventil geliefert, sodass der Druck beim Einsatz oder Service manuell eingestellt werden kann.
- Funktion: Ein ovales Gummielement wird aufgeblasen, um ein Luftpolster-Klemmung nach außen gegen die Innenseite des Abgasrohrs zu erzeugen. Dies ermöglicht eine dichte, reversible Abdeckung des betreffenden Rohrs zur vorübergehenden Blockierung oder Prüfung von Abgaskomponenten.
- Anwendungsbereich: Geeignet für die Montage in ovalen Abgasendstücken an Personenkraftwagen und Nutzfahrzeugen, wo eine schnelle und luftdichte Abdeckung ohne dauerhafte mechanische Befestigung erforderlich ist. Typische Fahrzeuge, in denen ähnliche Einheiten verwendet werden, umfassen Mercedes‑Benz (z. B. GLA, R-Klasse), Porsche Cayenne und Volvo XC70.
Dimensionen und Grenzwerte
- Mindesthöhe x Breite: 60 x 120 mm
- Maximalhöhe x Breite: 75 x 125 mm
- Anschluss für Schlauch: NW 100 (100 mm nominelles Querschnittmaß)
- Temperaturbeständigkeit: bis zu 150 °C
Materialien und Eigenschaften
- Ovales Gummielement: Elastische Gummimischung, ausgelegt, eine dichte Dichtung gegen Metallschichten im Abgrohr zu bilden. Die Temperaturbeständigkeit des Materials wird bis zu 150 °C angegeben, was gängige Betriebs- oder Test-/Service‑Temperaturen bei kurzen Einsätzen abdeckt.
- Handpumpe und Ventil: Mechanische Pumpe in Kombination mit Ablassventil ermöglicht Druckanpassung und sichere Entlüftung ohne Spezialwerkzeug.
- Montageprinzip: Pneumatische Abdichtung reduziert den Bedarf an mechanischen Spannmitteln und minimiert das Risiko von Kratzern oder Verformungen am Rand des Rohrs bei korrekter Nutzung.
Praktische Hinweise für Monteure
- Sorgen Sie dafür, die ovale Öffnung (HxB) vor der Montage zu messen, damit sie innerhalb von 60 x 120 mm bis 75 x 125 mm liegt, um eine korrekte Abdichtung zu gewährleisten.
- Verwenden Sie die Handpumpe, um den Druck schrittweise aufzubauen und die Abdichtung visuell sowie mit relevanten Messinstrumenten bei gasdichten Anforderungen oder Durchflussprüfungen zu kontrollieren.
- Lassen Sie den Druck stets mit dem eingebauten Ablassventil ab, bevor Sie demontieren, um plötzliche Ausschleudungen oder Schäden am Bauteil und Bediener zu vermeiden.
- Das Produkt eignet sich für temporäre Absperrung und Tests; eine dauerhafte, permanente Blockierung des Abgasstroms wird ohne zusätzliche Wärme- und Materialbewertung nicht empfohlen.
Kompatibilität
Typ 3860 mit NW 100-Anschluss eignet sich für Abgasendstücke mit ovalem Querschnitt innerhalb der genannten Abmessungen. Beispiele für Anwendungen in Fahrzeugmodellen umfassen unter anderem Mercedes‑Benz GLA und R‑Klasse, Porsche Cayenne und Volvo XC70; prüfen Sie vor dem Kauf immer Maße und Form.
Identifikation
Der Hersteller EXA und die Modellnummer (MPN 676.00.12) kennzeichnen diese Artikelnummer und unterstützen bei der Ersatzteilbestellung sowie der eindeutigen Identifikation in der Teileverwaltung der Werkstatt. GTIN ist für dieses Produkt nicht angegeben.
