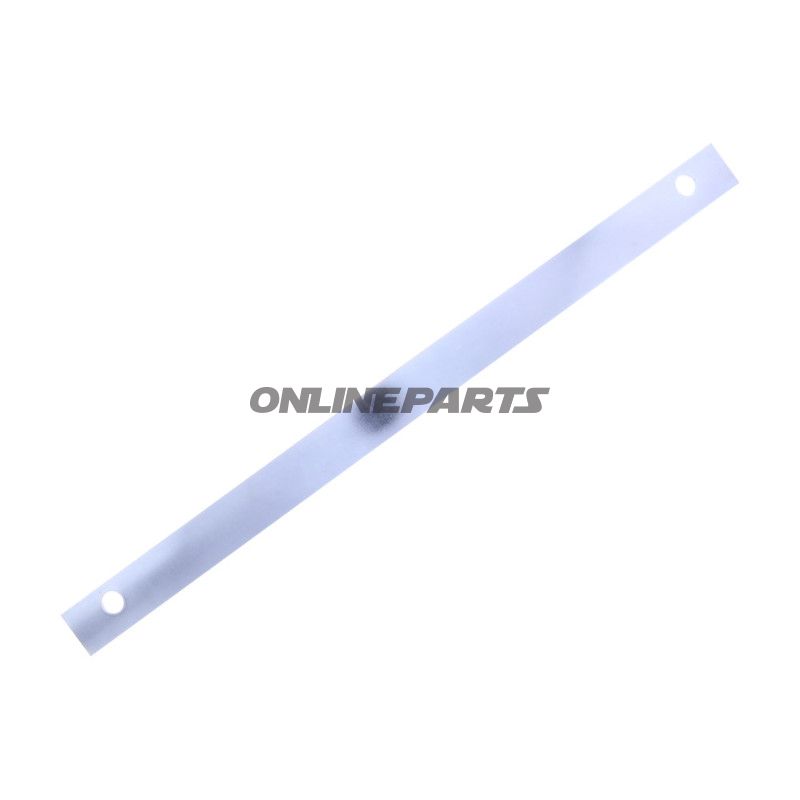

Drückplatte/Loslager für Zugsäge Unilift NT CLT 50 x 800 mm
Produkt: Drückplatte (Loslager) für Unilift NT CLT Sakkelift. Diese Komponente wird als Plattenstreifen unter dem beweglichen Lager der Sakkelifte verwendet, wo sie Druck verteilt und die darunterliegende Struktur vor Punktbelastungen und Verschleiß schützt.
- Marke: Nussbaum (Originalhersteller).
- MPN: 652.10.40.
- GTIN: Für diesen Artikel nicht angegeben.
Funktion und Anwendung
Die Drückplatte fungiert als Loslager/Plattenstreifen, unter dem beweglichen Lager des Sakkelift platziert. Sie dient dazu, vertikale und seitliche Kräfte von der Hebeplattform über eine größere Fläche zu verteilen, lokale Verformungen an der Kontaktfläche des Hebearms zu reduzieren und Lager- sowie Schweißbereiche vor direktem Verschleiß zu schützen. Typische Anwendungen sind der Austausch verschlissener Platten bei Wartung oder bei Renovierung von Unilift NT CLT Sakseliften.
Material und Aufbau
Das Produkt besteht aus verzinktem Stahl. Die Verzinkung bietet Korrosionsschutz in Umgebungen, in denen Feuchtigkeit, Öl oder Chemikalien aus der Werkstatt auftreten können, während die Festigkeit der Stahlplatte erhalten bleibt. Die Abmessungen sind L x H/g x B/H: 800 x 50 x 3 mm (angabe als 800h50h3 mm in der Lieferantenbeschreibung), was eine Plattendicke von 3 mm, eine Breite von 50 mm und eine Länge von 800 mm bedeutet — Abmessungen, die typisch für Drückplatten dieser Liftklasse sind.
Materialeigenschaften
- Verzinkter Stahl: Kombination aus Zugfestigkeit des Stahls und Oberflächenkorrosionsschutz.
- 3 mm Plattendicke: Balanciert Steifigkeit und Verformbarkeit bei Montage; ausreichend, um lokale Belastungen im normalen Werkstattbetrieb zu widerstehen.
- Längsform (800 mm): Ermöglicht Belastungsverteilung über mehrere Punktbelastungen und Justierung bei der Montage.
Kompatibilität
Ausgegeben als Originalteil für Unilift NT CLT (Holz-Originalteilnummer 035UNI05015 in der Lieferantenbeschreibung). Material- und Maßangaben entsprechen Standard-Drückplatten, die in Nussbaum Unilift NT CLT-Modellen verwendet werden. Beim Austausch wird empfohlen, die Positionierung und Maße mit der bestehenden Platte abzustimmen, um eine korrekte Passform und Funktion sicherzustellen.
Montage und Wartung
Die Montage erfolgt gewöhnlich, indem die vorhandene verschlissene Platte demontiert, die Kontaktfläche gereinigt und die neue Platte in die vorhandenen Bolzhöhlen oder Schweissaufnahmen eingeschraubt/verschweißt wird. Die Oberfläche sollte frei von größeren Korrosionsangriffen oder Kantenschäden gehalten werden, bevor sie wieder montiert wird. Die Verzinkung reduziert den Nachbearbeitungsbedarf, eine regelmäßige Inspektion im Rahmen des Service wird jedoch empfohlen, um etwaigen Verschleiß oder Punktskorrosion zu erkennen.
Hinweise
Die Beschreibung basiert auf der Herstellerbezeichnung und den Abmessungen. GTIN ist in den gelieferten Daten nicht angegeben. Die ursprüngliche Lieferantennummer 035UNI05015 wird in der Lieferantenbeschreibung als Referenz zur Holzversion der Platte genannt; die Nussbaum-Artikelnummer (MPN) 652.10.40 wird für Bestellung und Teileidentifikation verwendet.
