Abdeckungen 10 teilig für Klemmen und Kabelende

Isolierende Abdeckkappen für Klemme- und Kabelenden – für Hochspannungsarbeiten

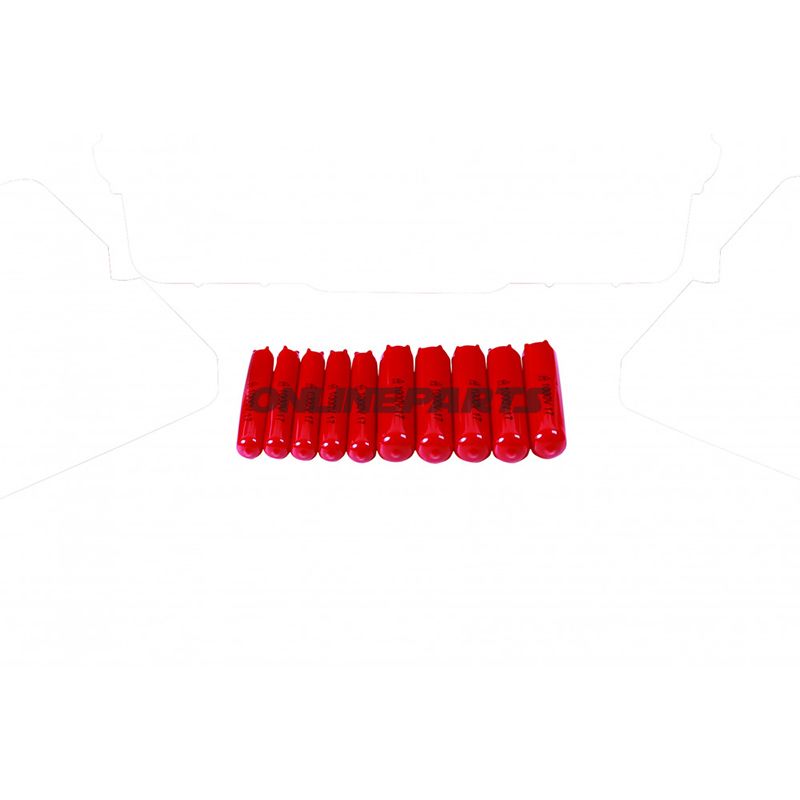

Produkt: Isolierende Schutzabdeckungen für Klemme- und Kabelenden, ausgelegt für Arbeiten an Hybrid- und Elektrofahrzeugen (Hochspannungsanwendungen). Dieses Set von HBT (MPN: 609.75.50, GTIN: 4251694651030) enthält dimensionierte rohrförmige Abdeckungen, die über HV-Stecker und Kabelenden gleiten und das Risiko eines unbeabsichtigten Kontakts verringern.

Funktion und Anwendung

• Die Abdeckungen wirken als isolierende Schirme, die während Wartung oder Transport über Hochvolt-Stecker und Kabelenden gesetzt werden, um elektrischen Kontakt zu verhindern.
• Geeignet für Vorbereitungsarbeiten, Fehlersuche und temporäre Unterbrechungen bei Hybrid- und Elektrofahrzeugen sowie anderen Anwendungen mit ähnlichen Hochspannungsleitungen.
• So konzipiert, dass sie über die Konnektoren gestreift werden können und ohne permanente Befestigung sitzen, sodass sie nach dem Zurückziehen leicht entfernt werden können.

Materialien und Eigenschaften

• Hergestellt aus isolierendem Polymermaterial mit Fokus auf elektrische Eigenschaften und Flexibilität. Das Material wurde gewählt, um gute Dielektrikleistung mit Abriebs- und Witterungsbeständigkeit zu kombinieren.
• Die Oberfläche ist glatt, um die Montage zu erleichtern und das Risiko des Verhakens an Steckern zu minimieren, zugleich bildet sie eine gleichmäßige isolierende Barriere.
• VDE-zertifiziert; dies kennzeichnet, dass das Produkt relevante Sicherheitsstandards für elektrische Isolierung in Werkzeugen und Ausrüstung zur Handhabung elektrischer Installationen erfüllt.

Inhalt und Abmessungen

• Das Set enthält Abdeckkappen in zwei Größen, angepasst an typische Kabeldurchmesser und Stecker:
  • 5 Stück mit InnenØ 14 mm und AußenØ 18 mm, Länge 100 mm.
  • 5 Stück mit InnenØ 20 mm und AußenØ 24 mm, Länge 100 mm.
• Die Abmessungen machen sie geeignet für eine Auswahl an HV-Kabeln und Konnektoren, prüfen Sie jedoch vor der Verwendung stets die physischen Maße gegen das konkrete Kabel und den Stecker.

Technische Vorteile und Überlegungen

• Gewährleisten eine einfache mechanische und elektrische Barriere während temporärer Arbeitsabläufe, was das Risiko versehentlicher Berührung stromführender Elemente senkt.
• Die weiche, flexible Konstruktion bedeutet, dass die Abdeckungen an gerundete oder leicht ovale Kabelenden angepasst werden können, ohne die Isolierung zu beschädigen.
• Da das Produkt für temporären Schutz ausgelegt ist, sollte es keine dauerhaften Isolations- oder Sicherungsmaßnahmen in festen Installationen ersetzen.
• Immer in Verbindung mit geeignetem persönlichem Schutzausrüstung verwenden und gemäß den Sicherheitshinweisen des Herstellers für Arbeiten an Hochspannungsanlagen.

Kompatibilität und Anwendungsbereiche

• Primär entwickelt für Hybrid- und Elektroanwendungen, aber auch in anderen Hochspannungsumgebungen verwendbar, in denen ähnliche Kabeldimensionen vorkommen.
• Prüfen Sie die physische Passform der konkreten HV-Stecker im Fahrzeug oder Gerät; einzelne Konnektorentypen können spezialisierte Abdeck- oder Gehäuselösungen erfordern.

Identifikation: Das Produkt wird von HBT (Marke) geliefert, Modell-/Artikelnummer MPN 609.75.50 und kann über GTIN 4251694651030 nachverfolgt werden.

Sicherheitshinweis: Dieses Produkt ist VDE-zertifiziert für isolierende Eigenschaften, aber eine korrekte Verwendung erfordert Kenntnisse sicherer Arbeitspraktiken bei Hochspannung. Verwenden Sie die Abdeckungen nicht als einzige Sicherheitsmaßnahme bei Arbeiten an spannungsführenden Kreisen.
