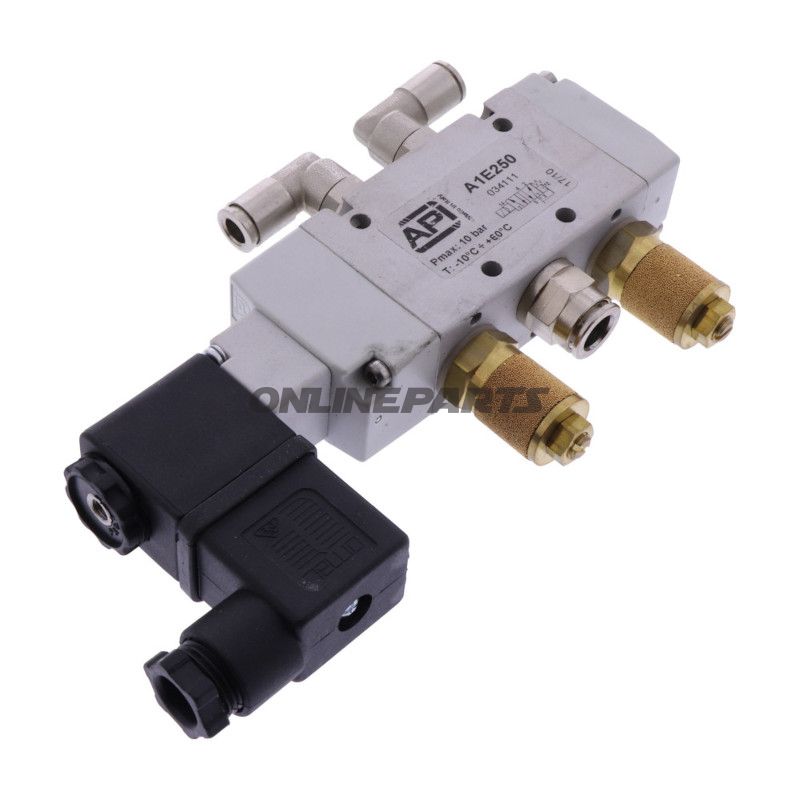

5/2 WEGEVENTIL für GELENK SPIELTESTER Nussbaum

5/2-Richtungsventil für Gelenkspielprüfer von Nussbaum

Diese 5/2-Richtungsventil ist für den Einsatz in Gelenkspielprüfern von Nussbaum vorgesehen und fungiert als Steuerungsventil, um Druckluft an mehreren Ausgängen zu verteilen. Das Produkt wird mit Spule und Stecker geliefert und ist dafür konzipiert, in Prüfanlagen integriert zu werden, in denen eine präzise Luftführung zwischen zwei Positionen erforderlich ist.

Funktion:

• Die 5/2-Ventil ändert den Luftstrom zwischen zwei Arbeitszuständen (zwei Hauptpositionen) mit fünf Ports, wodurch sie sich gut eignet, pneumatische Aktuatoren in einem Spieltester zu aktivieren und umzudrehen.
• Die integrierte Spule und der Stecker ermöglichen eine elektrische Steuerung des Ventils vom Kontrollsystem der Prüfanlage aus.
• Das Ventil umfasst drei Druckanschlüsse: zwei 6 mm Stecker und eine 8 mm Steckverbindung, sodass es an die gängigen pneumatischen Schläuche und Fittings angeschlossen werden kann, die in Prüfständen verwendet werden.

Materialien und Bauweise:

• Die Konstruktion ist für den industriellen Einsatz in Prüfumgebungen ausgelegt; Materialwahl und Dichtungen sind auf pneumatische Anwendungen abgestimmt, um eine dichte Luftführung zu gewährleisten und Leckagen während der Testzyklen zu minimieren.
• Die Spule und der Anschlussstecker sind für wiederholte Schaltungen ausgelegt und tolerieren die mechanischen Beanspruchungen, die bei häufiger Nutzung in Werkstattausrüstung auftreten.

Kompatibilität und Verwendung:

• Spezifisch angepasst an Nussbaum-Gelenkspielprüfer, bei denen Originalteile bevorzugt werden, um die ursprüngliche Funktionalität und Präzision des Prüfsystems zu erhalten.
• Die angegebenen Anschlussmaße (2 × 6 mm, 1 × 8 mm) machen sie kompatibel mit Standard-Pneumatikschläuchen und -Fittings, die in Reparatur- und Prüfstationen verwendet werden.
• Kann in Kontrollschaltungen implementiert werden, in denen elektrische Steuerung der Pneumatik erforderlich ist; darauf achten, Spulenspannung und Steckerart mit der vorhandenen Steuereinheit abzustimmen.

Technische Identifikatoren

• Marke: Nussbaum — diese Ventil ist als Originalteil für Nussbaum-Prüfgeräte angegeben und wird in den Hersteller-Ersatzteilen aufgeführt.
• MPN (Herstellerteilnummer): 652.10.97 — verwenden Sie diese Nummer bei Bestellung oder Recherche, um das korrekte Ersatzteil sicherzustellen.
• GTIN: Nicht angegeben für dieses Produkt.

Praktische Hinweise für Werkstätten und Techniker

• Überprüfen Sie vor der Installation Spulen-Spannung und Steckerart, um eine falsche Verdrahtung zu vermeiden.
• Beim Austausch in Prüfeinrichtungen wird eine visuelle Inspektion der Anschlüsse und Dichtungen empfohlen, um nach der Montage Luftdichtheit sicherzustellen.
• MPN 652.10.97 sollte bei Bestellungen verwendet werden, um das Risiko falscher Teile zu reduzieren; bei Bedarf wenden Sie sich mit dem Gerätemodell an den Lieferanten zur Bestätigung.

Diese Beschreibung basiert auf Herstellerangaben und den Anschlussdaten, die für die Ventilfunktion in Nussbaum-Gelenkspielprüfern angegeben sind. Wenden Sie sich an den Lieferanten oder Nussbaum für ergänzende technische Daten oder elektrische Spezifikationen, falls diese für die Integration in ein spezifisches System erforderlich sind.
