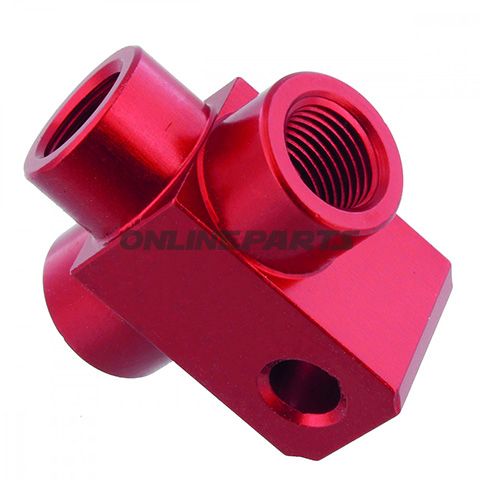

3-Wege Verteiler Geschraubttyp813 Rot

3-Wege-Verteiler Schraube, Typ 813 – M10 x 1,00 (rot)

Diese 3-Wege-Verteiler Schraube von JMP (MPN: 757.04.65, GTIN: 4043981238846) ist darauf ausgelegt, Flüssigkeiten oder Druckluft in kleineren Installationen an Motorrädern und Zubehör zu verteilen, wo ein kompakter, schraubend-fester Zusammenführungspunkt mit drei Ausgängen erforderlich ist. Das Produkt ist eine schraub-/boltenmontierte Bauform mit integriertem Montagenloch, wodurch es sich eignet, direkt am Rahmen oder Befestigungsplatten zu befestigen.

Funktion

• Verteilung: Ein Eingang/Anschluss wird über den dreiteiligen Kanal im Gehäuse auf zwei Ausgänge verteilt (oder umgekehrt).
• Montage: Externe Befestigung erfolgt am Gewinde M10 x 1,00, und das mitgelieferte Montagenloch ermöglicht zusätzliche Schrauben- oder Punktbefestigung.
• Dichtung: Die Konstruktion setzt die Verwendung relevanter Dichtungskomponenten (Dichtungen oder Gewindespiel) je nach Medium und Betriebsdruck voraus.

Materialien und Oberfläche

Das Produkt besteht aus Aluminium, was eine gute Kombination aus geringem Gewicht und Korrosionsbeständigkeit im Vergleich zu unbehandeltem Stahl bietet. Die Oberfläche ist farblich anodisiert (rot), was die Verschleiß- und Korrosionsbeständigkeit erhöht und gleichzeitig eine widerstandsfähigere Oberfläche gegenüber mechanischen Einwirkungen als bloß maschinell bearbeitetes Aluminium bietet. Die Anodisierung verändert die mechanischen Eigenschaften nicht wesentlich, schützt jedoch vor Oxidation und sorgt für ein einheitliches Aussehen.

Technische Details

• Gewinde: M10 x 1,00 (symmetrisches Feingewinde)
• Material: Aluminium (anodisiert, rot)
• Montageloch: Enthält Bohr-/Montagebohrung zur Befestigung
• Marke: JMP
• MPN: 757.04.65
• GTIN: 4043981238846

Kompatibilität und Anwendungsbereiche

Dieser Verteiler-Schraube eignet sich für Anschlüsse in Kraftstoff-, Ölkreisen (low-pressure), Vakuum- oder Druckluftsystemen in Fahrzeugen und für angepasste Montagen. Aufgrund des relativ feinen Gewindes und der Aluminiumkonstruktion wird sie für Anwendungen empfohlen, bei denen keine hohen mechanischen Belastungen oder sehr hohe Drücke auftreten. Vergewissern Sie sich der Kompatibilität mit den verwendeten Anschlüssen und Schläuchen und verwenden Sie geeignete Dichtmethoden für das spezifische Medium.

Installation und Wartung

• Verwenden Sie das korrekte Schraubmoment für das M10 x 1,00-Gewinde, um Überdrehen und Beschädigungen am Aluminiumgehäuse zu vermeiden.
• Verwenden Sie geeignete Dichtmittel (Gewindesperre oder Dichtung), die mit dem durchlaufenden Medium kompatibel sind.
• Prüfen Sie regelmäßig auf Korrosion oder Verschleiß an den Fittings und ersetzen Sie Dichtungen bei Undichtigkeiten.

Hinweise

Das Produkt wird als einzelne Einheit geliefert (nicht in Bulkverpackung angegeben) und ist unter JMP mit MPN 757.04.65 und GTIN 4043981238846 gekennzeichnet. Falls eine Zertifizierung für Druck- oder Kraftstoffsysteme erforderlich ist, sollte dies vor der Anwendung mit JMP oder dem Lieferanten geprüft werden.
