2Er Wartungseinheit G1/216 Bar 331.36

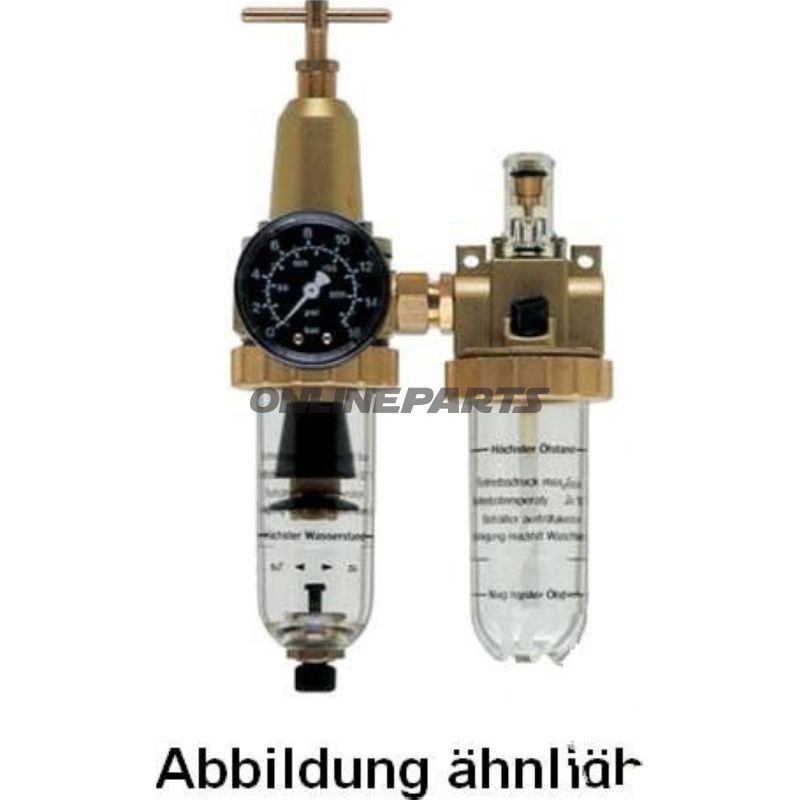

2‑Einheitige Wartungseinheit G1/2, 16 bar – Filter, Druckreglerung und Nebelöl

Produktübersicht: Diese 2‑Einheitige Wartungseinheit von EWO (GTIN: 4030875000191, MPN: 656.21.93) kombiniert Filter, Druckregler und normale Nebelöl in einer Gesamtlösung mit G1/2‑Anschluss. Die Einheit ist in klassischer, robuster Bauweise ausgeführt, mit Komponenten, die für den Betrieb in industriellen Pneumatikanlagen und Werkstätten ausgewählt wurden, wo zuverlässige Filtration, Druckregelung und Schmierung pneumatischer Bauteile erforderlich sind.

Funktion und Anwendung:

• Der Filterteil entfernt feste Partikel aus Druckluft und schützt nachfolgende Bauteile wie Ventile und Zylinder.
• Der Druckregler sorgt für stabilen Ausgangsdruck, was wichtig für Wiederholungsgenauigkeit und zur Vermeidung von Überspannungen in nachgeschalteten Geräten ist.
• Die Nebelölzufuhr führt der Luft einen feinen Ölemulsion zu, um die Schmierung beweglicher pneumatischer Bauteile sicherzustellen und die Lebensdauer von Dichtflächen und Lagern zu verlängern.
• Die Einheit wird als zwei zusammengesetzte Einheiten für eine einfache Montage geliefert, mit einer Doppelstecknippel-Verbindung zwischen den Modulen; der Flussrichtung ist am Gehäuse markiert und bei der Installation zu beachten.

Technische Daten (wichtige Parameter):

• Anschluss: G 1/2 Zoll
• Nomineller Durchfluss: 1830 Nl/min
• Mindestdurchfluss: 117 Nl/min
• Betriebsdruck, max.: 16 bar (Kunststoffbehälter) / 25 bar (Metallbehälter)
• Arbeitstemperatur: 0 bis +50 °C (Kunststoffbehälter) / 0 bis +90 °C (Metallbehälter)
• Nutzinhalt des Behälters: Filterkassette 80 cm³ / Öltank 135 cm³
• Nennem Größe: DN15
• Vordruckabhängigkeit: < 2 %
• Montageposition: vertikal
• Gewicht: 3,67 kg

Materialien und Eigenschaften:

• Gehäuse: gegossenes Zink (Zinkdruckguss) – bietet Dimensionsstabilität und Korrosionsbeständigkeit unter normalen Bedingungen.
• Filtereinsatz: Sinterbronze – robust gegen mechanische Abnutzung und effektiv bei der Zurückhaltung von Partikeln.
• Membranen und Dichtungen: NBR (Nitril) – allgemein verwendeter Elastomer für gute Beständigkeit gegenüber Mineralölen und Druckluftbedingungen.
• Kunststoffbehälter: Polycarbonat – transparente Ausführung zur visuellen Inspektion von Kondensat/Öl; beachten Sie Temperaturüberlegungen bei Wahl zwischen Kunststoff- und Metallbehälter.

Praktische Überlegungen bei Installation und Betrieb:

• Die Einheit ist für vertikale Montage vorgesehen; darauf achten, dass die Flussrichtung wie angegeben installiert wird.
• Wählen Sie einen Metallbehälter bei Bedarf für höhere Betriebstemperaturen (bis +90 °C) oder höheren maximalen Betriebsdruck (25 bar).
• Überprüfen Sie regelmäßig die Öldosierung und den Zustand des Filters; Sinterbronze ist robust, erfordert aber regelmäßige Reinigung/Filternachrüstung je nach Betriebsstunden und Verschmutzungsgrad.
• NBR‑Dichtungen haben gute Kompatibilität mit mineralölbasierten Ölen; bei Verwendung anderer Schmierstoffe Kompatibilität überprüfen.

Kompatibilität und Anwendungsbereiche: Die Einheit eignet sich für pneumatische Systeme in Werkstätten, Industriemaschinen und automatisierten Anlagen, bei denen G1/2‑Anschluss und DN15‑Dimensionierung den Systemanforderungen entsprechen. Typische Anwendungen umfassen Schmierung von Ventilen, Zylindern und luftbetriebenem Werkzeug sowie Regulierung und Filtration in mittleren Luftnetzen.

Marke und Identifikation: Das Produkt wird von EWO geliefert und kann anhand der GTIN 4030875000191 und der Herstellernummer (MPN) 656.21.93 identifiziert werden. Diese Nummern sind hilfreich bei Ersatzteilbestellungen oder beim Vergleich technischer Daten mit bestehenden Einheiten.

Hinweis: Wählen Sie das Behältermaterial (Kunststoff oder Metall) basierend auf Betriebstemperatur und Arbeitsdruck. Befolgen Sie die Montageanweisungen und Wartungsintervalle des Herstellers, um eine längere Betriebsdauer und korrekte Funktion sicherzustellen.
