2ER-Wartungseinheit g 1/4

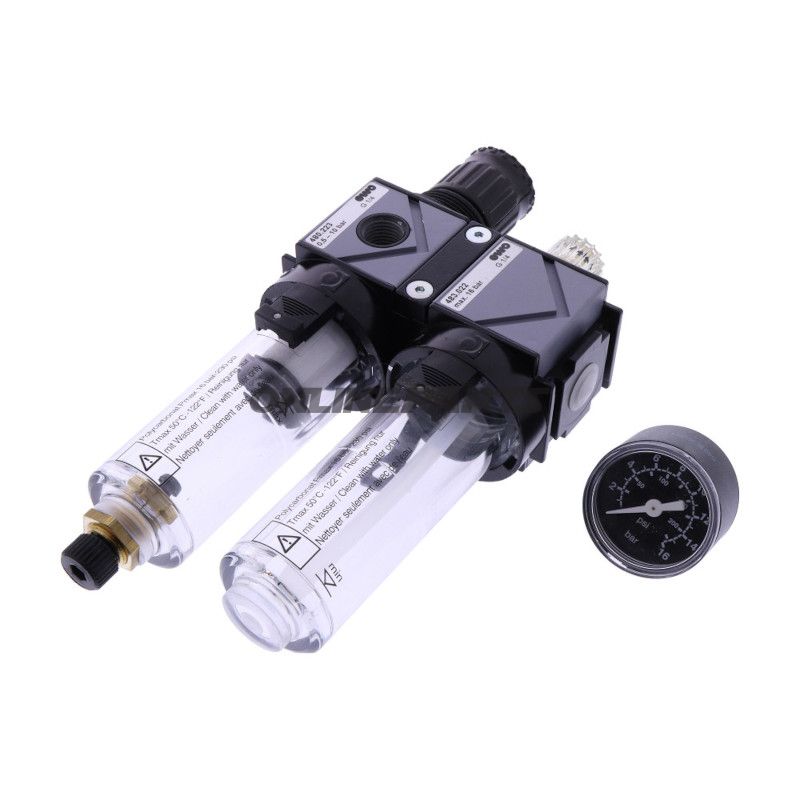

Wartungseinheit: 2ER-OIL MISTER COMPLETE G 1/4 für Druckluftsysteme

Produkt: 2ER-OIL MISTER COMPLETE G 1/4 von EWO (MPN: 656.06.68, GTIN: 4030875123234) ist eine zweiteilige Wartungseinheit, die zur Steuerung von Druck, Filtration und Schmierung in pneumatischen Installationen vorgesehen ist. Sie entspricht dem EO-Originalteil 488.221 und ist in einigen Lieferantenkatalogen unter der Bezeichnung Variobloc bekannt.

Funktion

• Verringert den Eingangsdruck auf den gewünschten Betriebsdruck (Druckregelungsfunktion).
• Enthält Filter mit Entlüftungsventil zum Entfernen von Kondensat und festen Partikeln aus Druckluft.
• Beimischt fein vernebeltes Schmiermittel (Oil Mister), um die Schmierung pneumatischer Komponenten sicherzustellen und Verschleiß an Zylindern, Ventilen und Anschlüssen zu verringern.

Technische Eigenschaften

• Anschluss: G 1/4 (Standard-Rohrgewindegröße für pneumatische Fittings).
• Betriebsdruckbereich: 0–16 bar, geeignet für gängige pneumatische Systeme in Werkstätten und industriellen Anwendungen.
• Konstruktion: Zweiteiliges System (Filter + Druckregler/Schmierungseinheit) für einfache Montage und Wartung.

Materialien und Haltbarkeit

• Filtergehäuse und Reglergehäuse sind typischerweise aus Aluminium oder verzinkt Messing gefertigt, für Korrosionsbeständigkeit und geringes Gewicht. Dies gewährleistet stabiles Druckverhalten und lange Lebensdauer bei normaler Betriebsbelastung.
• Die Komponenten der Entwässerungsventile bestehen aus Materialien, die mit Kondenswasser und Ölen kompatibel sind; sorgt für zuverlässige Entleerung ohne unnötiges Dichtungsrisiko.
• Der Dosiermechanismus der Schmierung ist auf feine Ölvernebelung ausgelegt, die eine gleichmäßige Schmierung ohne Verstopfen der Luftkanäle ermöglicht.

Montage und Wartung

• Direkt in die Druckluftleitung mit G 1/4-Fittings montieren; das Filterelement am unteren Rand der Rohrführung platzieren, um optimale Kondensatsammlung zu ermöglichen.
• Regelmäßige Kontrolle der Filterdurchsichtigkeit bzw. Verstopfung und manuelle Entleerung des Entwässerungsventils wird je nach Betriebsbedingungen empfohlen.
• Stellen Sie den Regler auf den gewünschten Betriebsdruck ein und justieren Sie die Schmierdosierung nach den Empfehlungen des Herstellers für die pneumatischen Komponenten im System.

Anwendungsbereiche

• Werkstattluft, pneumatische Maschinen, automatisierte Produktionslinien und Druckluftwerkzeuge, bei denen vorbeugende Schmierung und saubere Luft erforderlich sind.
• Geeignet für Monteure und Techniker, die Service und Wartung von Druckluftsystemen durchführen.

Identifikation und Kompatibilität

Die Einheit wird unter der Marke EWO geliefert und kann mit der MPN 656.06.68 und GTIN 4030875123234 nachverfolgt werden. Sie entspricht funktional dem EO-Originalteil 488.221 (Variantennamen: Variobloc) und wird als Ersatz in Systemen verwendet, die G 1/4-Anschluss und einen Betriebstdruck von bis zu 16 bar erfordern.

Anmerkungen

• Überprüfen Sie die Kompatibilität mit bestehenden Fittings und Montageraum vor der Installation.
• Die obigen Informationen beschreiben Funktion, Materialwahl und Betriebseigenschaften und sollten im Hinblick auf Ihre konkrete Anwendung und das technische Datenblatt des Herstellers bei kritischen Installationen bewertet werden.
