2/2 Wege-Magnetventil 24Vnussbaum 158641 980853

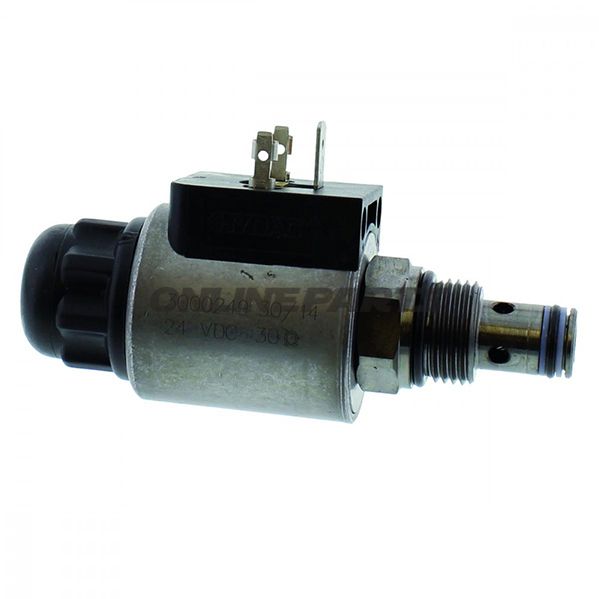

2/2-Wege-Magnetventil 24 V für Hydraulik-/Pneumatikanlagen

Diese 2/2-Wege-Magnetventil von Nussbaum (GTIN: 4062154006471, MPN: 652.03.45) ist eine Einzelstellungsventilung, die dafür vorgesehen ist, einen einzelnen Stromweg in Niedrig- bis Mitteldrucksystemen bei 24 V DC-Steuerung zu öffnen oder zu schließen. Das Ventil wird typischerweise als Schalter in hydraulischen oder pneumatischen Kreisläufen verwendet, bei denen eine einfache EIN/AUS-Funktion erforderlich ist — zum Beispiel in Hebe- und Werkstattausrüstung.

Funktion

• 2/2-Wege-Bauweise: eine Eingang, eine Ausgang und zwei Positionen (offen/geschlossen).
• Elektrische Betätigung bei 24 V DC sorgt für schnelles Öffnen und Schließen des Durchflusses.
• Ausgelegt als einfache Absperrung ohne interne Regelung; geeignet als Steuereinheit oder Absperrkomponente.

Materialien und Bauweise

• Konstruktion aus Stahl gemäß Produktspezifikation — Stahl sorgt für mechanische Festigkeit und Widerstandsfähigkeit in industriellen Umgebungen. Oberflächenbehandlung kann variieren; prüfen Sie den Korrosionsschutz je nach Anwendungsgebiet.
• Abmessungen: äußerer Durchmesser Ø 36,25 mm, Länge 100 mm und Höhe 54 mm — kompakte Bauform erleichtert die Integration in Maschinenräume und Montagerahmen.
• Nussbaum Originalteil: Herstellerersatzteil mit Original-MPN (652.03.45), was typischerweise Kompatibilität mit Nussbaum-eigenen Systemen und Standards für Passform und Funktionssicherheit sicherstellt.

Technische Hinweise und Anwendung

• Spannung: 24 V DC; prüfen Sie Steuerspannung und eventuelle Sicherung/treiber für korrekte Stromversorgung.
• Da Produktdaten keine maximale Betriebsdruck- oder Durchflusscharakteristik enthalten, wird empfohlen, das Ventil in Systemen zu verwenden, in denen Betriebsdruck und Medien (Öl, Luft, Wasser) bekannt und kompatibel mit der Stahlkonstruktion und dem Ventildesign sind. Kontaktieren Sie den Hersteller oder die technische Dokumentation für präzise Druck- und Medienspezifikationen vor der Installation.
• Montage: Die angegebenen äußeren Maße ermöglichen eine Planbarkeit von Platz und Anschlüssen; sorgen Sie für eine korrekte Abdichtung bei Rohr- oder Schlauchverbindungen und für einen Zugang zur elektrischen Anschlussmöglichkeit im Servicefall.
• Wartung: Stahlkomponenten erfordern Inspektion auf Korrosion und Verschleiß; Spulen und Dichtungsmaterialien gemäß Herstellervorgaben oder bei sichtbaren Fehlern austauschen.

Kompatibilität und Identifikation

• Das Produkt ist als originales Nussbaum-Teil identifiziert (Marke: Nussbaum) mit MPN 652.03.45 und GTIN 4062154006471 — verwenden Sie diese Nummern bei Bestellungen oder beim Durchgehen von Ersatzteillisten, um das richtige Teil sicherzustellen.
• Geeignet zur Integration in Nussbaum-Geräte oder andere industrielle Ausrüstung, bei denen eine 2/2-Wege-24 V DC-Magnetventil mit den angegebenen physikalischen Abmessungen verwendet werden kann.

Fazit

Die beschriebene 2/2-Wege-Magnetventil von Nussbaum ist ein robuster, staahlsbasierter ON/OFF-Ventil in kompakter Größe (Ø 36,25 mm × 100 mm × 54 mm) für 24 V DC-Steuerung. GTIN 4062154006471 und MPN 652.03.45 sichern eine eindeutige Identifikation bei Beschaffung und Service. Für den Einsatz in konkreten Systemen sollte der maximale Betriebsdruck, die Medientypen und ggf. Anforderungen an Korrosionsschutz in der relevanten technischen Dokumentation geprüft werden.
