2-Wege Verteiler Geschraubt Gewinkelttyp812 M10 X 1.00 Silber

2-Wege-Verteiler-Schraube, 90° Winkel, M10 x 1.00 — für Hydraulik/Rohrverbindung

Produktübersicht: Diese 2-Wege-Verteiler-Schraube in 90°-Ausführung (TYP812) von JMP (MPN: 757.09.55, GTIN: 4043981244984) ist darauf ausgelegt, eine einzelne Zuleitung in zwei Richtungen weiterzuleiten bei einer Schraubverbindung mit metrischem Gewinde M10 x 1,00. Sie wird typischerweise in Bremssystemen, Kupplungssystemen oder anderen hydraulischen/luftführenden Installationen an Motorrädern eingesetzt, bei denen der Platz eine Winkelverbindung erfordert.

Funktion und Anwendung:

• Die primäre Funktion des Verteilers besteht darin, eine Eingangsleitung in zwei Ausgabelinien zu teilen oder umgekehrt, mit einem festen 90°-Winkel zwischen den Verbindungen.
• Montiert durch Schrauben in einem M10 x 1,00-Gewinde und befestigt über das integrierte Montagedloch für eine stabile Befestigung am Rahmen oder Halter.
• Geeignet für Installationen, bei denen ein kompakter, rechtwinkliger Satz von Verbindungen für eine korrekte Rohrführung oder Schlauchführung erforderlich ist.

Material und Oberflächen:

• Aus Aluminium gefertigt, was ein geringes Gewicht bei gleichzeitig ausreichender mechanischer Festigkeit für gängige Motorrad-Anwendungen bietet.
• Die Oberfläche ist eloxiert ( anodisiert ), was die Korrosionsbeständigkeit gegenüber rohem Aluminium verbessert und das Risiko der Oxidation in Kontaktzonen reduziert.
• Die Anodisierung trägt auch zu einer widerstandsfähigeren Oberfläche bei, die Montagewerkzeuge und Vibrationen aushält, ohne Dichtheit oder Form zu verlieren.

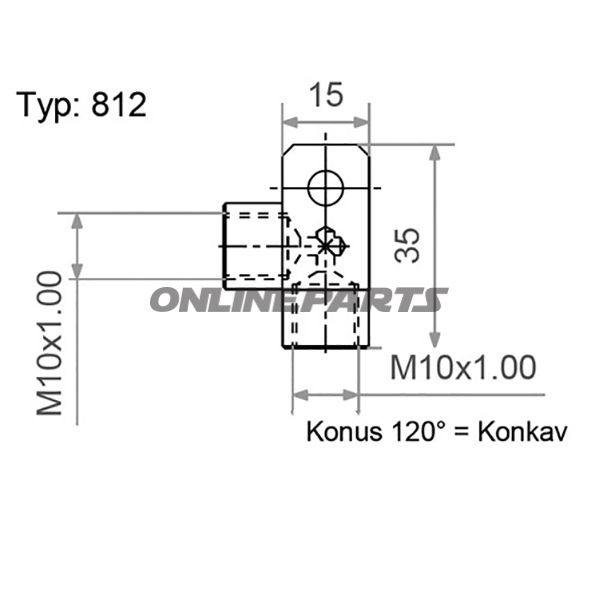

Technische Details:

• Gewinde: M10 x 1,00 (metrisches Feingewinde).
• Winkel: 90° fester Winkel zwischen den Anschlusstrichtungen.
• Montagebohrung für Befestigung ist im Bauteil integriert für sichere Positionierung.

Kompatibilität und Montagehinweise:

• Kompatibel mit Systemen und Fittings mit M10 x 1,00-Gewinde; prüfen Sie vor der Montage, ob die Gewindeart und die Dichtungsmethode des Gegenparts (Konus, Flachdichtung oder Gummiring) kompatibel sind.
• Aluminiumteile sollten keinen direkten Kontakt zu unbehandelten Stahlflächen ohne geeignete korrosionshemmende Maßnahmen (z. B. geeignetes Dichtmittel oder isolierende Beschichtung) erhalten, um galvanische Korrosion über die Zeit zu minimieren.
• Bei Wiederzusammenbau korrekte Drehmomentangaben und gegebenenfalls den Einsatz geeigneter Dichtungen oder Gewindeeindichtung gemäß Systemvorgaben beachten; überdrehen vermeiden, um Gewindeschäden zu verhindern.

Identifikation: Das Produkt wird unter JMP geliefert und ist über die Herstellerartikelnummer MPN 757.09.55 auffindbar. Für Handels- und Lagerverwaltung dient GTIN 4043981244984.

Hinweis: Die Informationen beschreiben Formgebung und Materialauswahl des Produkts. Prüfen Sie immer das physische Teil und die technischen Anforderungen der aktuellen Installation vor der endgültigen Montage.
